Вертикальный канализационный трап HL310N с выпуском DN50/75/110 и решеткой

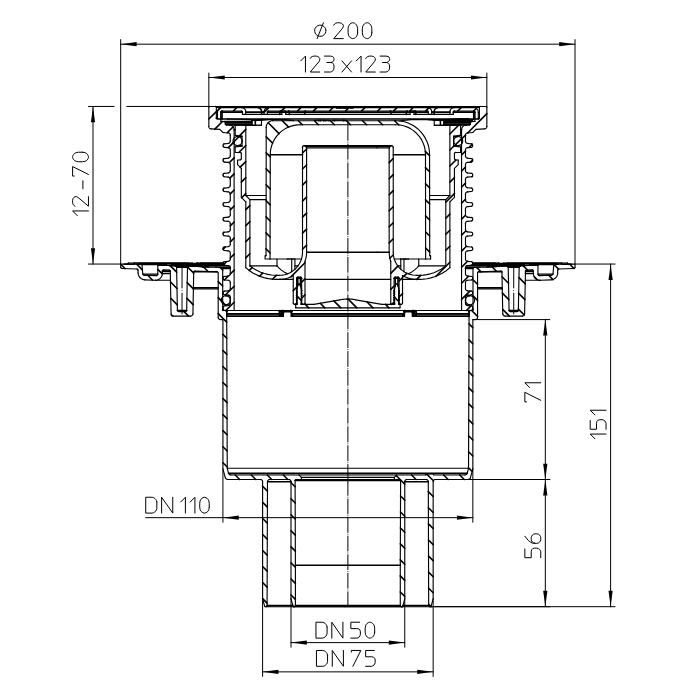

HL310N - трап для внутренних помещений с вертикальным выпуском DN50/75/110, надставным элементом и решеткой из нержавеющей стали. Затвор представляет собой запахозапирающий сифон с гидрозатвором высотой 50 мм.

Подрамник выполнен из полипропилена.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки.

Трап предназначен для душа, душевых и других внутренних помещениях с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

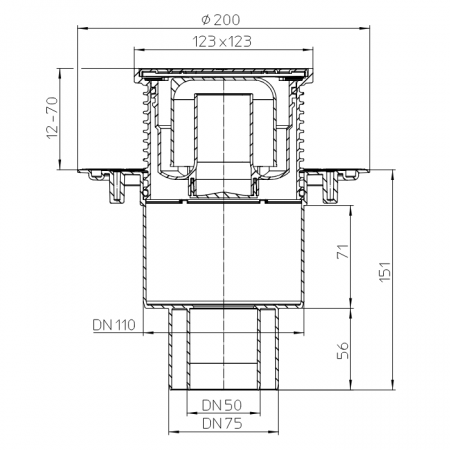

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,67 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка - 300 кг;

• Упаковка - картонная коробка 225х155х295 мм (объем - 0,010288 куб.м.);

• Вес - 0,62 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

Составные части и материалы

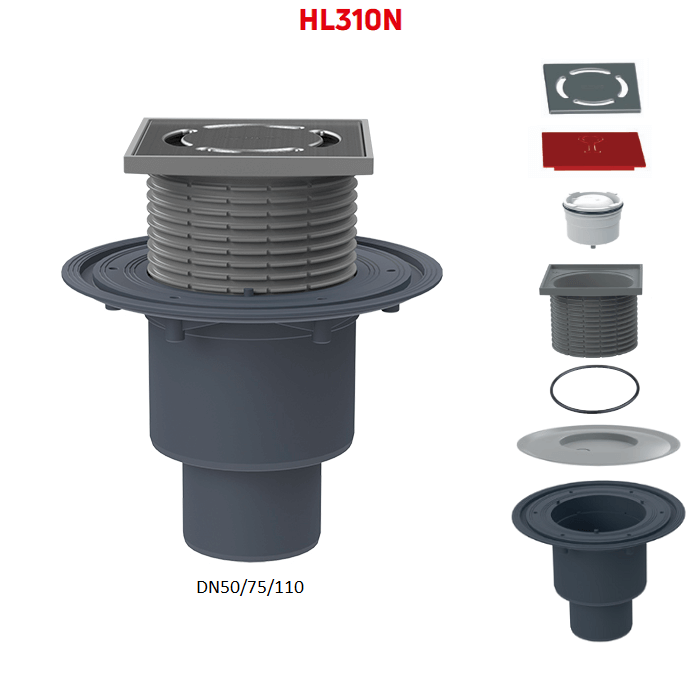

Смотрите составные части и элементы трапа HL310N, материалы их изготовления, комплект поставки.

• корпус из полиэтилена (ПЭ);

• надставной элемент и его подрамник из полипропилена (ПП). Размер подрамника 123x123 мм;

• уплотнительное кольцо надставного элемента из резины;

• решетка из нержавеющей стали V2A размером 115x115 мм и толщиной 5 мм;

• вкладыш-сифон - полипропилен (ПП);

• монтажные заглушки из пластика.

Монтаж и установка

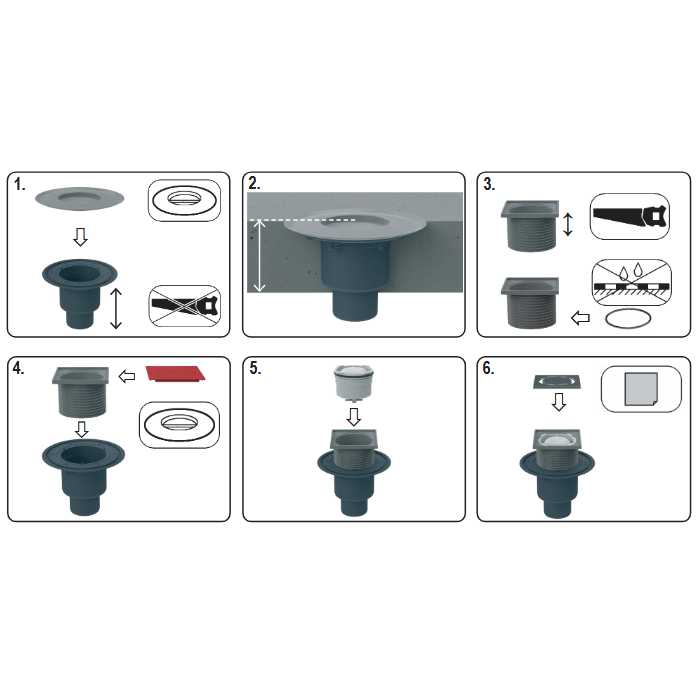

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию. Обратите внимание - подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL340N и HL85N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 83.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП или ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется сифон и решетка.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
