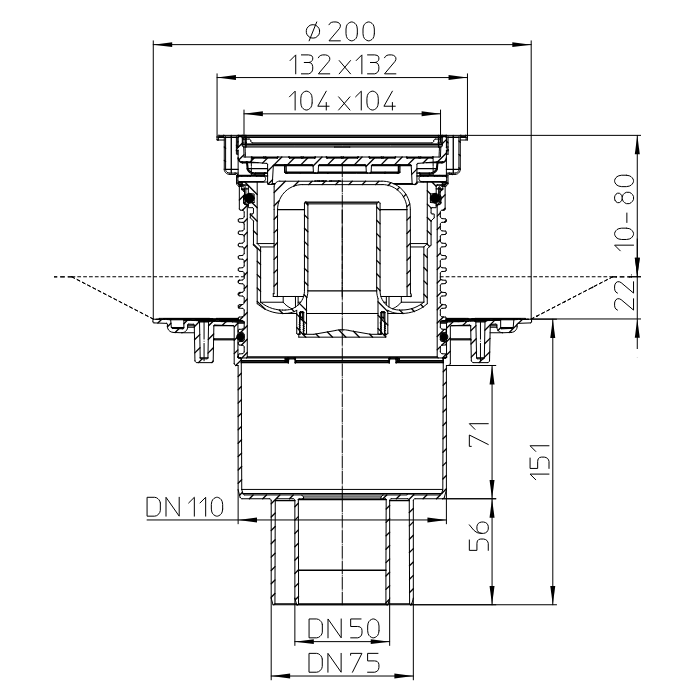

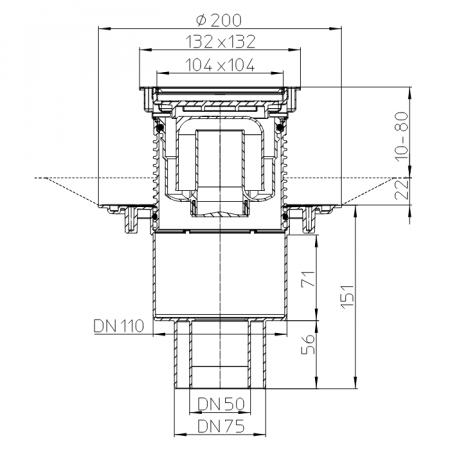

Вертикальный канализационный трап HL310N-3020 с выпуском DN50/75/110 и вкладышем под плитку

HL310N-3020 - трап для внутренних помещений с вертикальным выпуском DN50/75/110, надставным элементом, вкладышем для керамической плитки и подрамником из нержавеющей стали. Затвор представляет собой запахозапирающий сифон с гидрозатвором высотой 50 мм.

Особенность трапа. У этой модели в подрамнике из нержавеющей стали размещается площадка-вкладыш, которая предназначена для вклеивания керамической плитки. Она представляет собой корытце из ABS пластика (внутренним размером 104x104 мм и глубиной 12 мм), с бортами из нержавеющей стали и 4-мя ножками. Достаточно плотно вставляется в подрамник.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки.

Трап предназначен для душа, безбарьерных душевых, водно-оздоровительных комплексов и других внутренних помещений с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола в систему канализации.

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,75 л/с (при толщине слоя воды над вкладышем 20 мм) и 0,7 л/с (при толщине - 10 мм);

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 175х292х392 мм (объем - 0,02003 куб.м.);

• Вес - 0,67 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

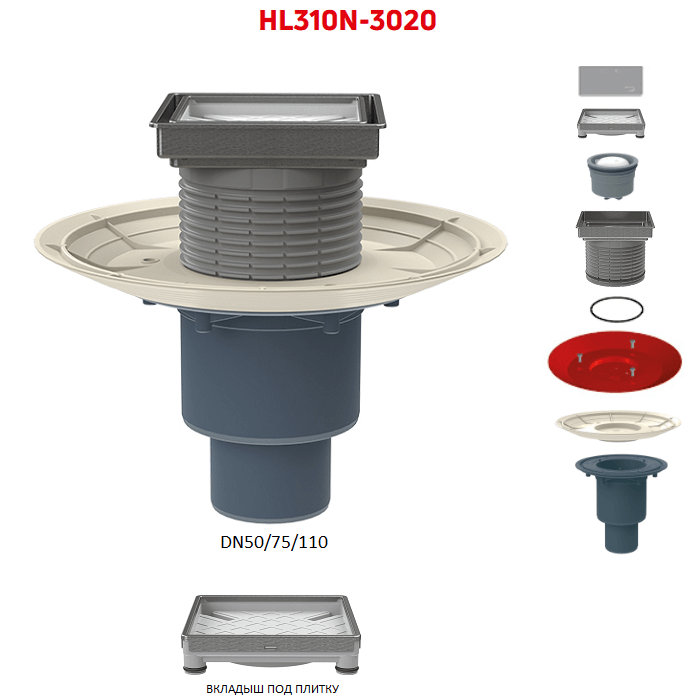

Составные части и материалы

Смотрите составные части и элементы трапа HL310N-3020, материалы их изготовления, комплект поставки.

• корпус из полиэтилена (ПЭ);

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины;

• подрамник надставного элемента - из нержавеющей стали V4A и размером 132x132 мм;

• вкладыш под плитку - из ABS пластика с бортами из нержавеющей стали V4A;

• вкладыш-сифон - полипропилен (ПП);

• монтажные заглушки из пластика. Одна из них тарельчатого типа с тремя крепёжными винтами.

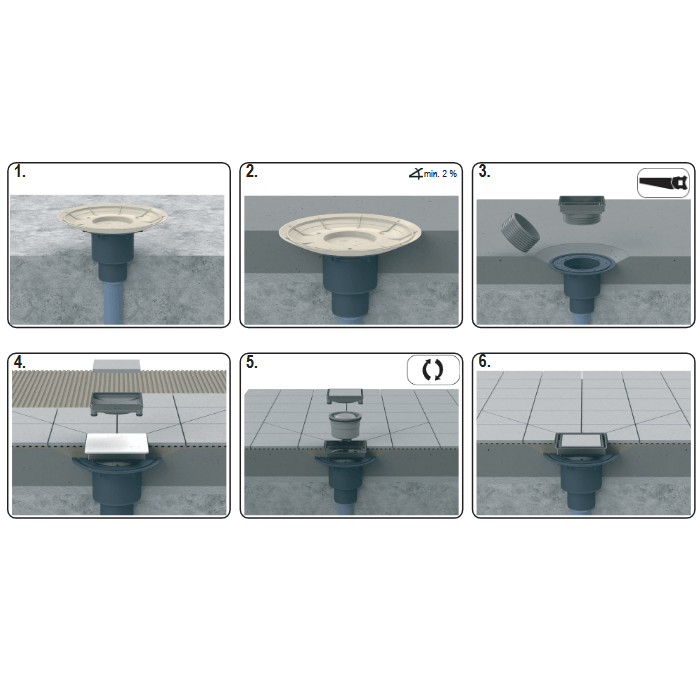

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус трапа устанавливается на несущую конструкцию.

2. Высота надставного элемента регулируется. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL340N и HL85N.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 83.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП или ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки снимаются и вставляется сифон. Вкладыш под плитку плотно вставляется в подрамник с небольшим усилием.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
