Трап вертикальный HL3100TH с выпуском DN75/110 полимербитумным полотном решеткой из нержавеющей стали и незамерзающим сифоном

HL3100TH - трап для балконов и террас с вертикальным выходом DN75/110 и полотном полимербитума, решеткой и подрамником из нержавеющей стали, надставным регулируемым элементом. Укомплектован незамерзающим механическим запахозапирающим устройством, сеткой-мусороуловителем и стальными планками для фиксации надставного элемента.

Полотно, запрессованое в корпус трапа и зажатое фланцем из нержавеющей стали, предназначено для соединения с гидроизоляцией - наплавляемым материалов на битумной основе. Оно сваривается с ним пламенем пропановой горелки или горячим воздухом с перехлестом в 100-150 мм.

Трап отличается высокой пропускной способностью - до 2,25 л/с.

Особенность. Подрамник выполнен из нержавеющей стали и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

Надставной элемент может регулироваться по высоте (подрезаться или подпиливаться) в пределах 12-75 мм. При необходимости увеличить его высоту применяется удлинитель HL3400.

Выпуск трапа соединяется с любой раструбной канализационной трубой из ПВХ/ПП. Если для ливневой канализации используется стальная или чугунная безраструбная труба (SML), применяется соответствущий переходник серии HL9.

При необходимости обогрева корпуса трапа используется дополнительный комплект электроподогрева HL156.

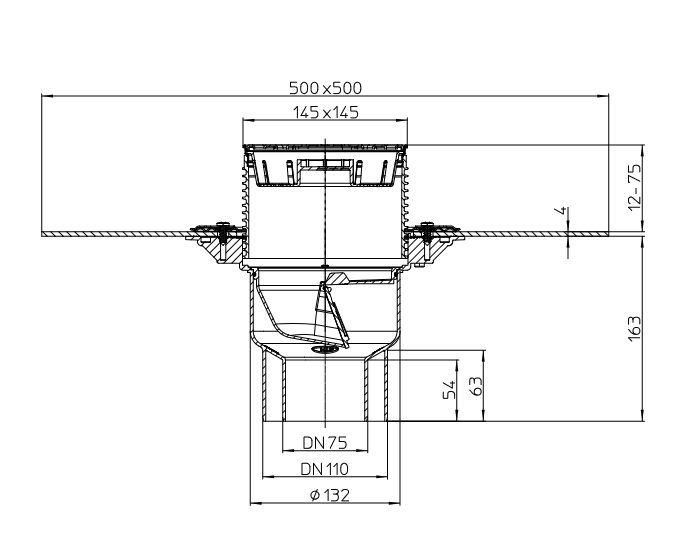

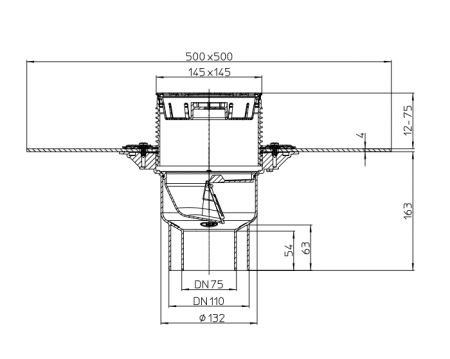

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN75/110;

• Пропускная способность - 2,25 л/с при DN75, 2,0 л/с при DN110;

• Температура проходящей жидкости - от 0°С до +85°С;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 249х392х392 мм (объем - 0,038262336 куб.м.);

• Вес - 2,29 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

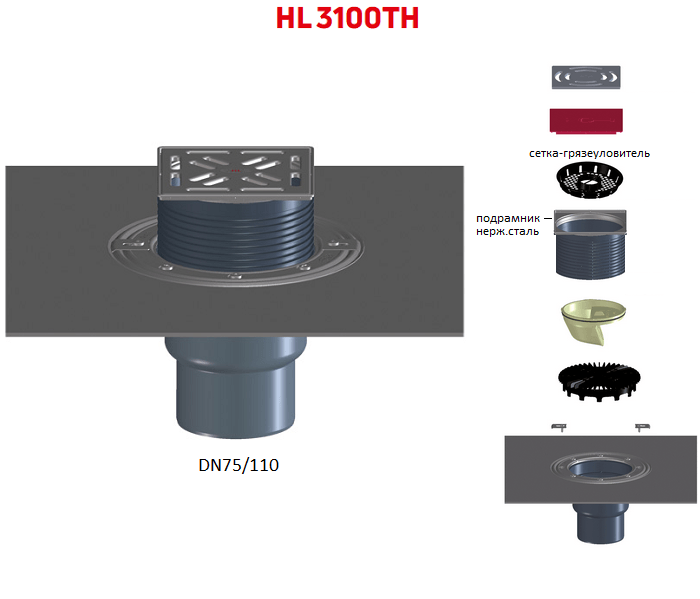

Составные части и материалы

Смотрите составные части и элементы трапа, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с полимербитумным полотном размером 500x500 мм;

• надставной элемент из полипропилена (ПП) с подрамником из нержавеющей стали размером 145x145 мм;

• резиновое уплотнительное кольцо надставного элемента;

• решетка из нержавеющей стали V2A размером 138x138 мм;

• незамерзающее сифонное устройство - из ABS;

• сито-грязеуловитель из ПП;

• две фиксирующие планки из стали;

• монтажная заглушка из пластика;

• монтажный плоский листвоуловитель из ПП.

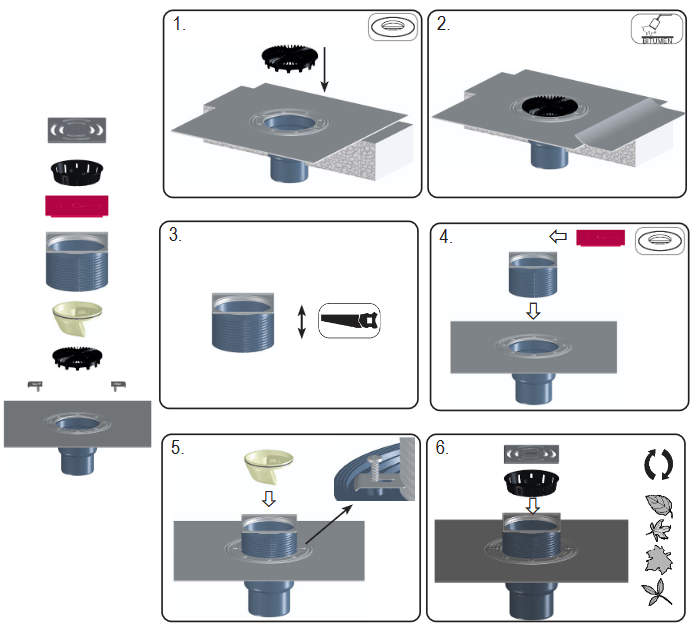

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажных работ.

1. Корпус трапа позиционируется точно по месту и по высоте, выравнивается по горизонтали в 2-х плоскостях.

2. Слой гидроизоляции (наплавляемый материал на битумной основе) сваривается пропановой горелкой или горячим воздухом с полотном трапа с перехлестом.

3. Выпуск трапа соединяется с канализационной раструбной трубой ПВХ/ПП. При использовании безраструбных труб из стали или чугуна, применяется переходник серии HL9.

4. Высота надставного элемента трапа подрезается под требуемую высоту, а при необходимости удлиняется дополнительными элементами.

5. При необходимости создания двух и более слоев паро-/гидроизоляции,отвода воды с нескольких уровней, необходимо использовать дополнительные элементы - HL 8500(Н), HL 3400 или HL150. Это позволяет решить проблему отвода воды с покрытия любой конструкции вне зависимости от его состава.

6. Во время монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается временный плоский листвоуловитель (идёт в комплекте). А после монтажа он удаляется и вставляется надставной элемент и другие штатные рабочие части трапа.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
