Трап вертикальный HL3100T с выпуском DN75/110 незамерзающим сифоном подрамником и решеткой из нерж.стали

HL3100T - трап для балконов и террас с вертикальным выпуском DN75/110, с незамерзающим запахозапирающим сифоном, надставным элементом, решеткой и подрамником из нержавеющей стали. Комплектуется сеткой-грязеуловителем и двумя фиксирующими планками.

Подрамник выполнен из нержавеющей стали V4A и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

Трап имеет незамерзающий сифон - всепогодное запахозапирающее устройство с механической заслонкой.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки.

Трап предназначен для применения на улицах, открытых пространствах, в местах с отрицательной температурой воздуха. Используется для отвода атмосферных осадков и талого снега с горизонтальной поверхности в систему ливневой канализации.

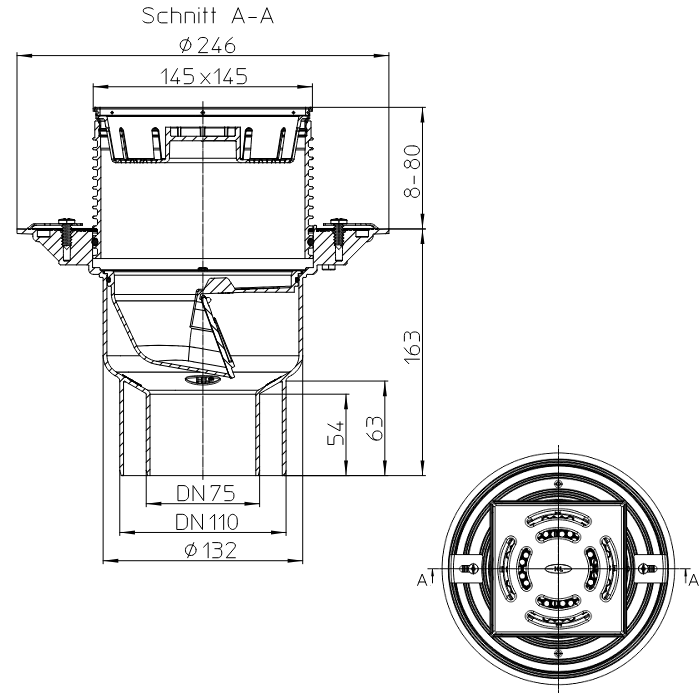

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN75/110;

• Пропускная способность - 2,25 л/с (для DN75), 2,0 л/с (для DN110);

• Температура проходящей жидкости - от 0°С до +85°С;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 175х292х392 мм (объем - 0,020031 куб.м.);

• Вес - 0,954 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

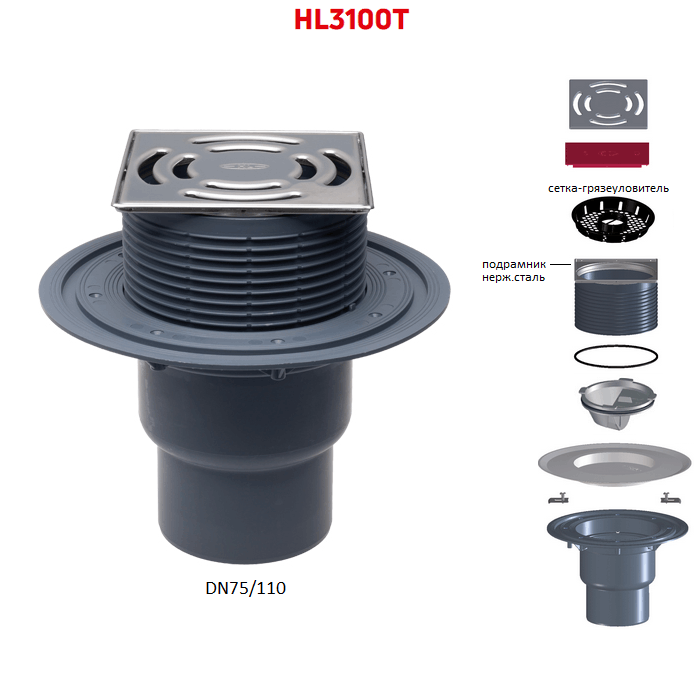

Составные части и материалы

Смотрите составные части и элементы трапа HL3100T, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с фартуком для подхвата гидроизоляции;

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины;

• подрамник - из нержавеющей стали V4A размером 145x145 мм;

• решетка - из нержавеющей стали V2A размером 138x138 мм;

• незамерзающий сифон – ABS пластик;

• сито-грязеуловитель из ПП;

• две стальные планки для фиксации надставного элемента;

• монтажные заглушки из пластика.

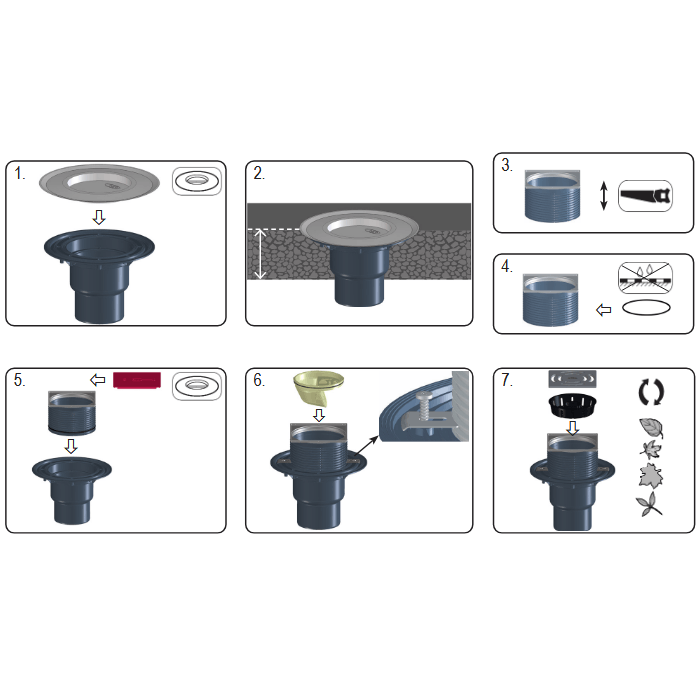

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию. Для этого необходимо сделать отверстие Ø220 мм или 220x220 мм. ВАЖНО - подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется от 8 до 80 мм. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL3400.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 8300.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки вынимаются и вставляется незамерзающий сифон, сетка. Решетка, с небольшим усилием, плотно вставляется в подрамник.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
