Вертикальный канализационный трап HL3100Pr с выпуском DN50/75/110 сухим сифоном подрамником и решеткой из нерж.стали

HL3100Pr - трап для внутренних помещений с повышенной пропускной способностью, с вертикальным выпуском DN50/75/110, надставным элементом, решеткой и подрамником из нержавеющей стали, с «сухим» сифоном Primus.

Подрамник выполнен из нержавеющей стали V4A и имеет систему плотной фиксации решетки Klick-Klack с защелкиванием.

Трап укомплектован так называемым «сухим» сифоном Primus, который имеет гидрозатвор высотой 50 мм. При сливе воды поплавок сифона приподнимется и пропускает воду, при пересыхании гидрозатвора (отсутствии воды), поплавок садится и герметизирует поступление неприятных канализационных запахов.

Надставной элемент - регулируемый. Может подрезаться под необходимую высоту стяжки.

Предназначен для душа, душевых высокой интенсивности, а также постирочных, санузлов и других внутренних помещений с положительной температурой. Используется для отвода различных загрязненных стоков с уровня пола и гидроизоляции в систему канализации.

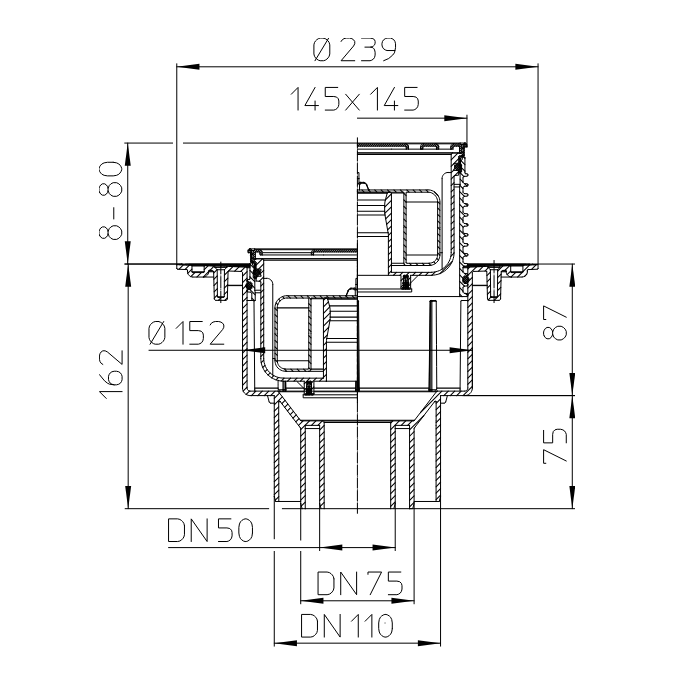

Технические характеристики

• Выпуск - вертикальный;

• Присоединительный размер - DN50/75/110;

• Пропускная способность - 0,8 л/с;

• Температура проходящей жидкости - до +85°С (возможно кратковременное отведение 100-200 литров стоков температурой не более +100°С);

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимально разрешенная нагрузка K3 - 300 кг;

• Упаковка - картонная коробка 175х292х392 мм (объем - 0,020031 куб.м.);

• Вес - 1,08 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

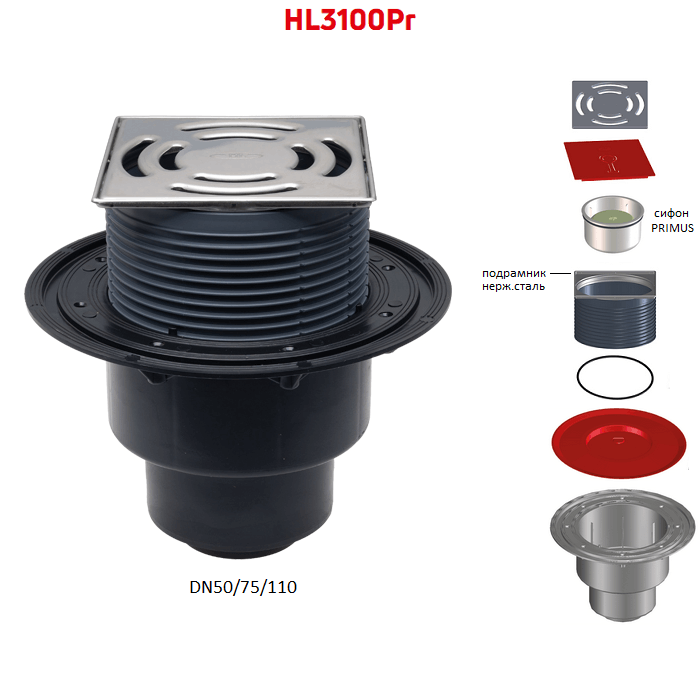

Составные части и материалы

Смотрите составные части и элементы трапа HL3100Pr, материалы их изготовления, комплект поставки.

• корпус из полиэтилена (ПЭ) с фартуком для подхвата гидроизоляции;

• надставной элемент из полипропилена (ПП);

• уплотнительное кольцо надставного элемента из резины, размером 125х4,0 мм;

• подрамник - из нержавеющей стали V4A размером 145x145 мм;

• решетка - из нержавеющей стали V2A размером 138x138 мм;

• сухой сифон Primus из полипропилена;

• монтажные заглушки из пластика.

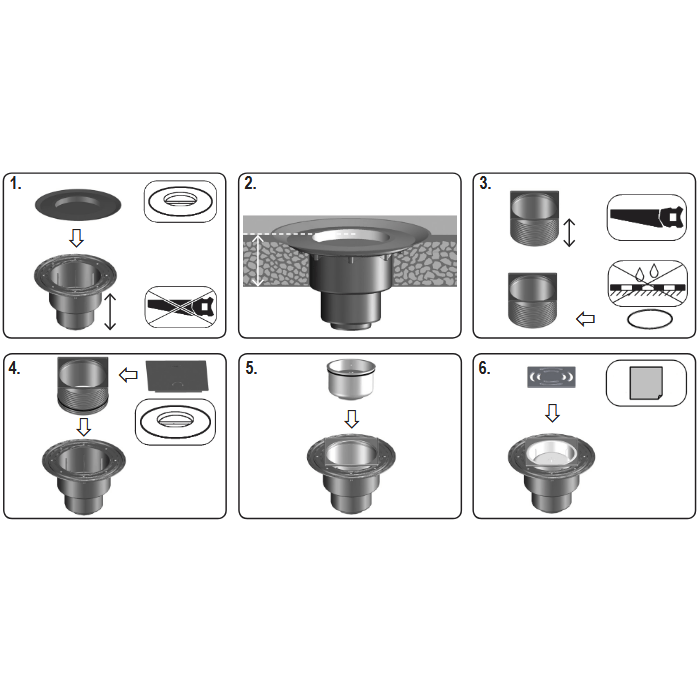

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус трапа устанавливается на несущую конструкцию. Обратите внимание - подрезать корпус нельзя! Это приведёт к снижению пропускной способности трапа.

2. Высота надставного элемента регулируется от 8 до 80 мм. При необходимости уменьшить высоту - подрезается по высоте стяжки, а при необходимости увеличить - применяются дополнительные удлинители HL3400.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные вертикальные каналы на корпусе надставного элемента и корпусе трапа.

4. В зависимости от типа гидроизоляции используются различные гидроизоляционные комплекты HL серии 8300.

5. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПП/ПВХ или сваривается встык с трубой из ПЭ. Если труба стальная или чугунная (типа SML), то применяется соответствующий дополнительный переходник HL серии 9.

6. После завершения всех установочных работ, монтажные заглушки вынимаются и вставляется сухой сифон. Решетка, с небольшим усилием, плотно вставляется в подрамник.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
