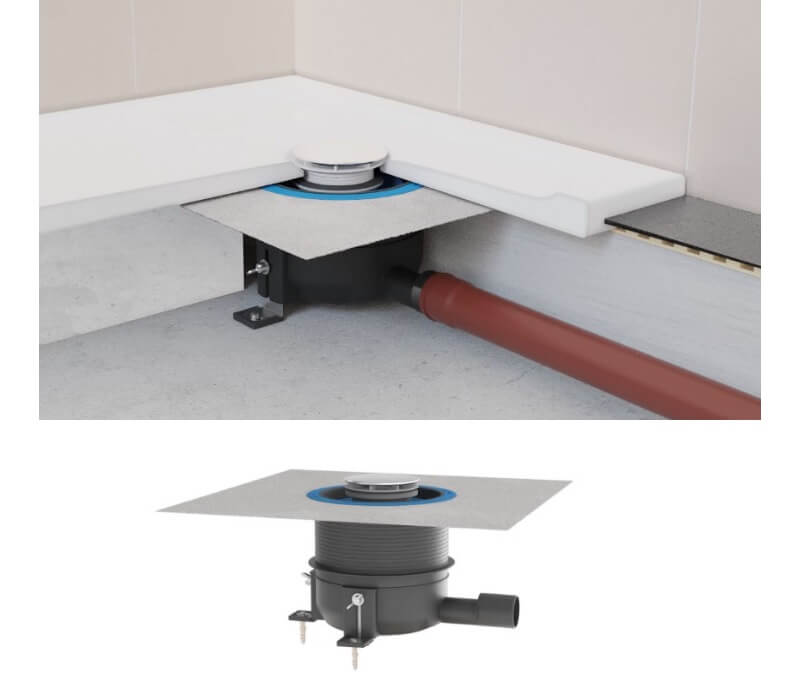

Сифон HL570 FlexBox с декоративной круглой крышкой для плоского душевого поддона

HL570 FlexBox - сифон для плоских душевых поддонов с декоративной крышкой из полированной нержавеющей стали Ø113 мм. Имеет регулируемый по высоте корпус с горизонтальным выпуском DN40/50. Высота гидрозатвора - 50 мм.

Рекомендуется для сливного отверстия в поддоне диаметром 90 мм и высотой бортов до 2 см. Используется для душевых поддонов из эмалированной стали, акрила, чугуна, камня и пр.

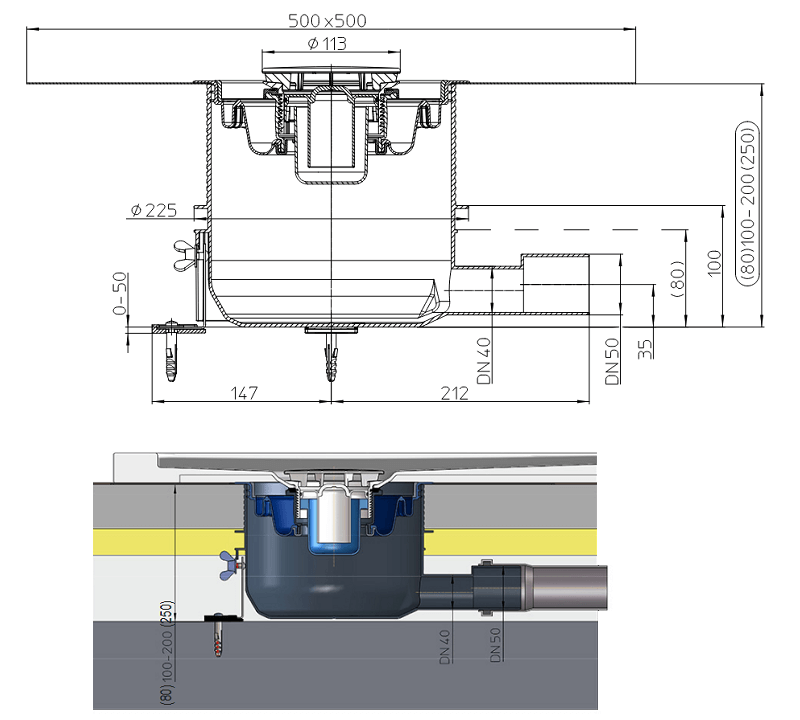

Высоту самого корпуса можно регулировать в пределах от 80 до 250 мм, а с помощью трех монтажных комплектных установочных уголков - еще от 0 до 50 мм.

Преимущества и особенности сифона

1. Из-за особенности корпуса нет необходимости определять его высоту относительно поверхности стяжки заранее. Просто после ее заливки и отвердевания вокруг корпуса, выступающая часть корпуса сифона подрезается ножовкой по уровню стяжки, тем самым исключая ошибки при монтаже;

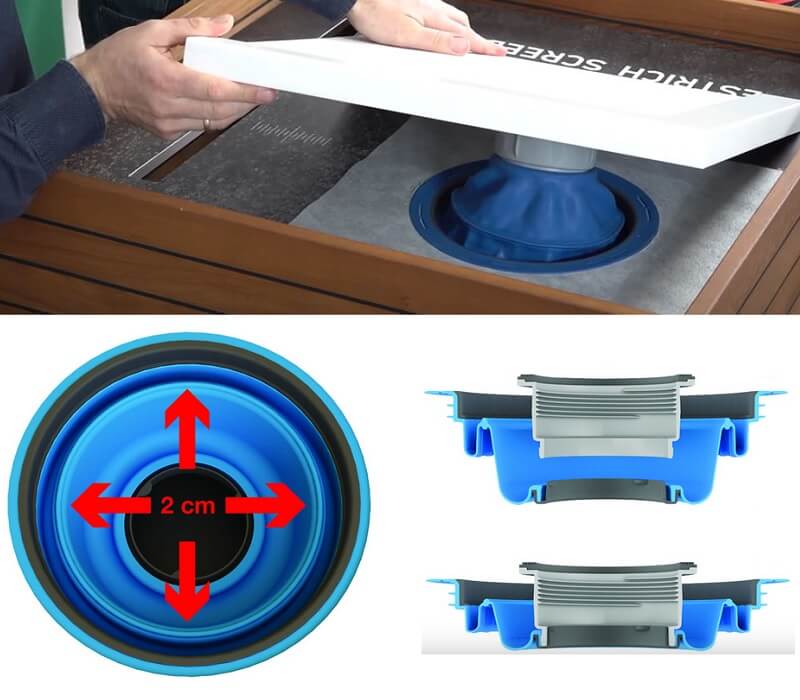

2. Гидроизоляционный комплект (полотно + манжета) устанавливается без помощи дополнительных инструментов и соединяется с жидкой (обмазочной) гидроизоляцией. Уплотнительное кольцо гибкой мембраны одевается на нижнюю часть контргайки. При этом допускается перемещение этого кольца в горизонтальном и вертикальном направлениях в пределах 4 см (± 2 см от центра);

3. Благодаря наличию 3-х опорных установочных монтажных уголков с возможностью их регулировки по высоте 0-50 мм, есть возможность задать необходимый уклон трубы;

4. Есть возможность доступа к отводящей трубе (после извлечения съемного сифона);

5. Возможность контроля протечек воды под душевым поддоном после его установки.

Технические характеристики

• Направление выпуска - горизонтальное;

• Диаметр выпускного патрубка - 40/50 мм;

• Пропускная способность - 0,5 л/с;

• Рабочая температура отводящей жидкости - не более +85°C;

• Диаметр крышки - 113 мм.

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 245х300х280 мм (объем - 0,0216 куб.м.);

• Вес - 1,33 кг.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Комплектной для этого сифона является декоративная крышка из нержавеющей полированной стали (HL522.1), но отдельно можно заказать крышки другого цвета - из полированной латуни (HL522.2), белого цвета (HL522.3) или с золотым покрытием (HL522.11).

Обратите внимание. Эта модель сифона имеет две разновидности:

• HL570.0 FlexBox. В комплекте поставки нет декоративной крышки;

• HL570.0 FlexBox-Plan. В комплекте поставки нет декоративной крышки, но есть плоский сливной патрубок.

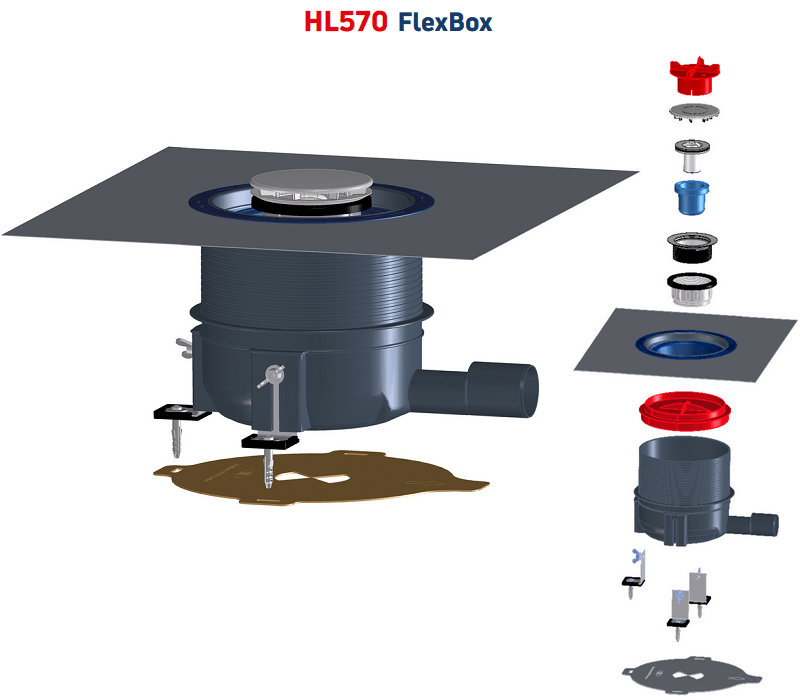

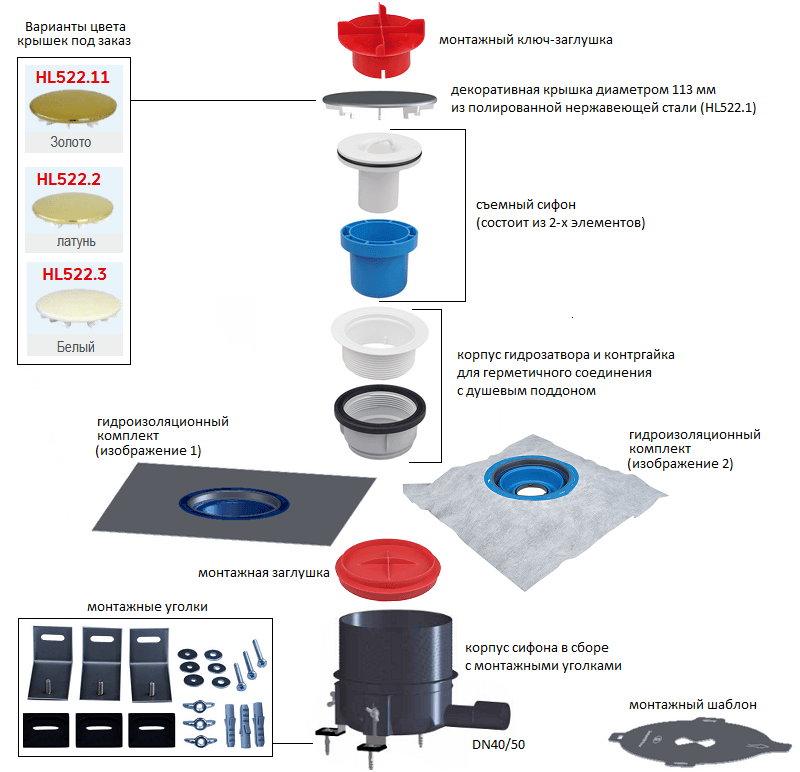

Составные части и материалы

Смотрите составные элементы сифона HL570 FlexBox, материалы их изготовления, комплект поставки.

• декоративная крышка Ø113 мм из нержавеющей стали;

• корпус из полипропилена с 3-мя монтажными уголками со звукоизолирующими подкладками;

• гидроизоляционный комплект для обмазочной гидроизоляции с гибкой мембраной 500x500 мм и многоязычковой уплотнительной манжетой;

• съемный сифон из полипропилена в сборе (состоит из двух деталей);

• корпус гидрозатвора и контргайка для герметичного соединения с душевым поддоном;

• пластиковая монтажная заглушка;

• монтажный ключ-заглушка;

• монтажный шаблон.

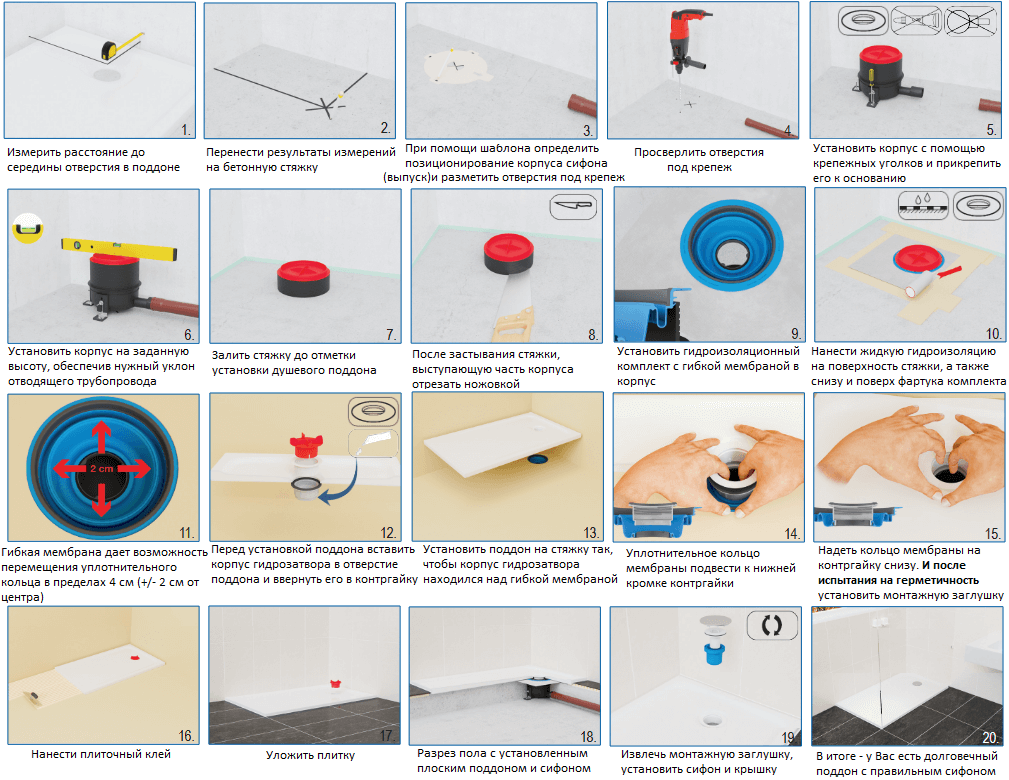

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Перенести расположение центра сливного отверстия душевого поддона на поверхность пола душевой.

2. При помощи монтажного шаблона, входящего в комплект поставки, произвести разметку точек крепления его корпуса на основании.

3. При помощи комплектных монтажных уголков со звукоизолирующими накладками, корпус сифона с корпусной заглушкой прикрепить к бетонному основанию.

4. Регулировкой крепёжных уголков по высоте задать уклон отводящей трубы и проверить горизонтальность корпуса сифона в плоскости, перпендикулярной отводящей трубе.

5. Выпуск корпуса сифона соединить с системой канализации (с любой канализационной раструбной трубой из ПВХ или ПП).

6. Вокруг корпуса залить стяжку с горизонтальной поверхностью (высота заливки может быть в диапазоне от 80 до 250 мм).

7. После застывания стяжки, из корпуса удалить заглушку, а выступающую часть корпуса трапа отрезать ножовкой вровень с поверхностью стяжки.

8. Нанести жидкую гидроизоляцию под фартук гидроизоляционного комплекта, а затем сверху фартука и на всю поверхность душевой.

9. Удалить заусенцы с внутренней стороны корпуса трапа. Установить в корпус комплект для гидроизоляции с гибкой мембраной и монтажную заглушку. Гибкая мембрана дает возможность перемещения уплотнительного кольца в пределах 4 см (плюс-минус 2 см от центра).

10. Перед установкой душевого поддона вставить корпус гидрозатвора в отверстие поддона и затянуть контргайку. Уплотнительная прокладка должна плотно прилегать снизу к душевому поддону.

11. Установить душевой поддон на место таким образом, чтобы корпус сифона находился над отверстием в гибкой мембране.

12. Уплотнительное кольцо гибкой мембраны подвести к нижней кромке контргайки.

13. Надеть уплотнительное кольцо гибкой мембраны на контргайку снизу. И здесь ВАЖНЫЙ этап - обязательно провести испытание на герметичность! После испытаний необходимо установить в отверстие монтажную заглушку.

14. Нанести плиточный клей на пол душевой и уложить плитку.
