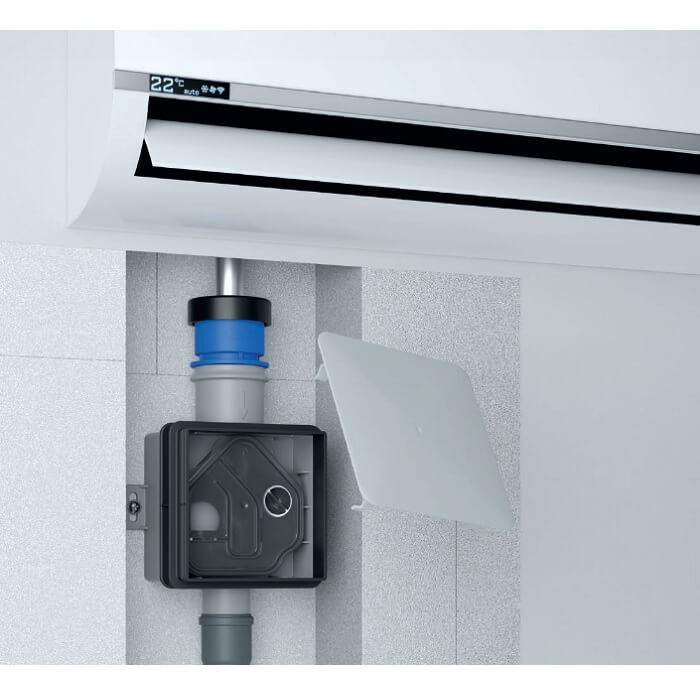

Встроенный сифон для кондиционеров HL138NH DN32 с адаптером разрыва струи

HL138NH - встраиваемый сифон с разрывом струи для отвода конденсата от кондиционеров и фанкойлов, с выпуском DN32. Соответствует гигиеническим и санитарным требованиям для учреждений общественного питания и здравоохранения.

Сифон имеет гидрозатвор высотой 50 мм и механическое запахозапирающее устройство (шарик). При пересыхании гидрозатвора, шарик опускается в специальное седло и не пропускает канализационные запахи в помещение.

Вход имеет эластичную уплотнительную прокладку из EPDM для подсоединения труб Ø20-32 мм. При этом внутренний диаметр трубы должен быть не менее 18 мм.

Адаптер разрыва струи находится между входной прокладкой и патрубком входа.

В корпусе сифона есть съемная прозрачная кассета с возможностью промывки и с уплотнительными эластичными прокладками. Этот блок и является гидрозатвором и устройством механического запирания запаха.

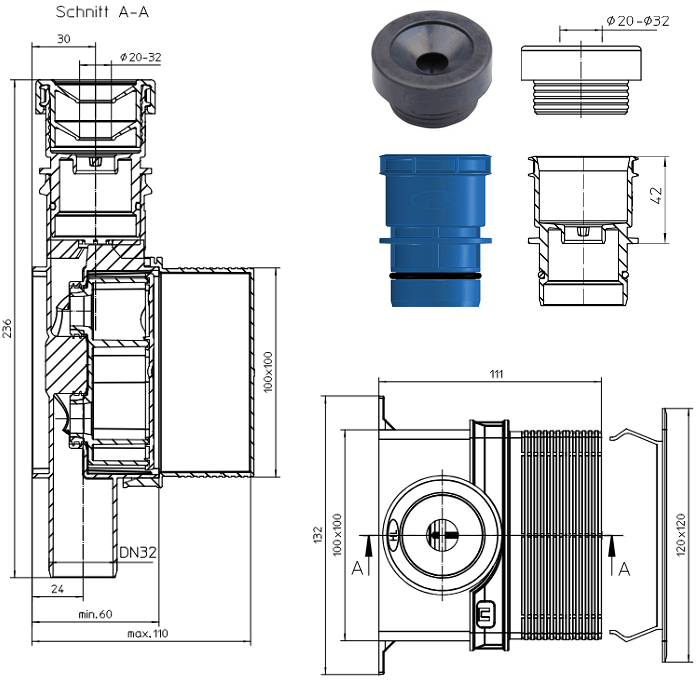

Технические характеристики

• Входной патрубок вертикальный - соединение Ø20-32 мм;

• Выпускной патрубок вертикальный - гладкий DN32;

• Высота гидрозатвора - 50 мм;

• Пропускная способность - 0,02 л/с или 72 л/час;

• Рабочий диапазон температуры стоков - от 0°С до +100°С;

• Упаковка - полиэтиленовый пакет;

• Вес - 0,286 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

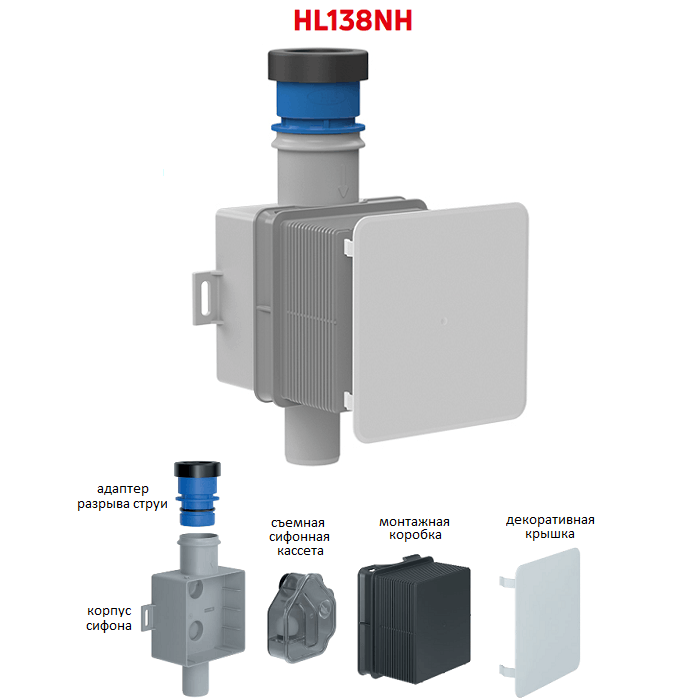

Составные части и материалы

Смотрите составные части и элементы сифона HL138NH и комплектность поставки.

• корпус сифона размером 100х100х60 мм из полипропилена (ПП);

• адапетр из ПП;

• съемная кассета с гидрозатвором и шариком из полипропилена;

• строительная заглушка из полипропилена (ПП), подрезаемая по размеру;

• декоративная крышка размером 120х120 мм из АBS пластика с пружинными крепежными зажимами.

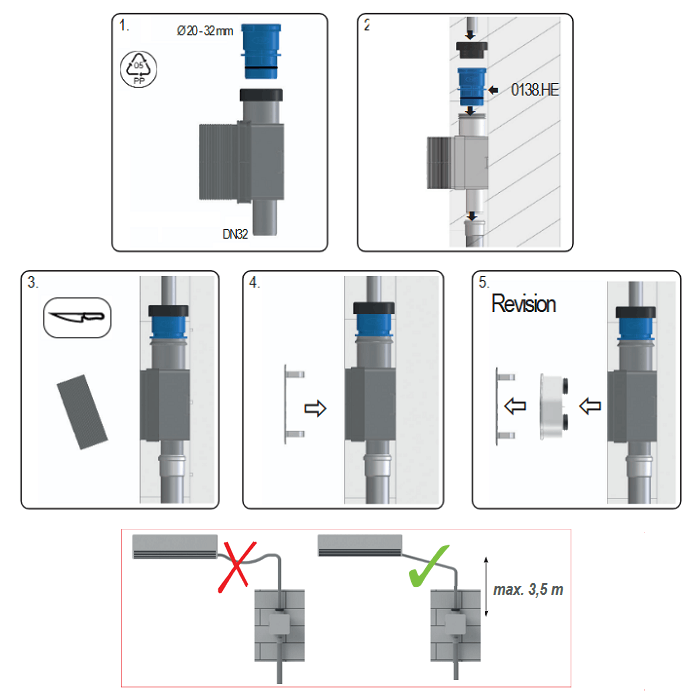

Особенности монтажа

1. Корпус сифона со строительной заглушкой монтируется в углублении стены (минимальная глубина монтажа 60 мм). Обратите внимание, что расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 0, 2 м и не более 3,5 м.

2. К входному и выпускному патрубку подсоединяются трубопроводы. Перед финишной заделкой проводятся их гидравлические испытания.

3. После проведения испытаний и завершения отделки стены строительная заглушка отрезается вровень к поверхности и сифон закрывается декоративной крышкой.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
