Встроенный сифон для кондиционеров HL138N с выпуском DN32 и комбинированным затвором

HL138N - встраиваемый сифон для дренажа конденсата от кондиционеров и фанкойлов с выпуском DN32, гидрозатвором высотой 50 мм и механическим запахозапирающим устройством (шариком). При пересыхании гидрозатвора, шарик опускается в специальное седло и не пропускает запахи из канализации в помещение.

Входной вертикальный патрубок имеет эластичную уплотнительную прокладку из EPDM для подсоединения труб Ø20-32 мм.

В корпусе расположена съемная прозрачная кассета с уплотнительными эластичными прокладками, с возможностью промывки. Этот блок и является гидрозатвором и устройством механического запирания запаха.

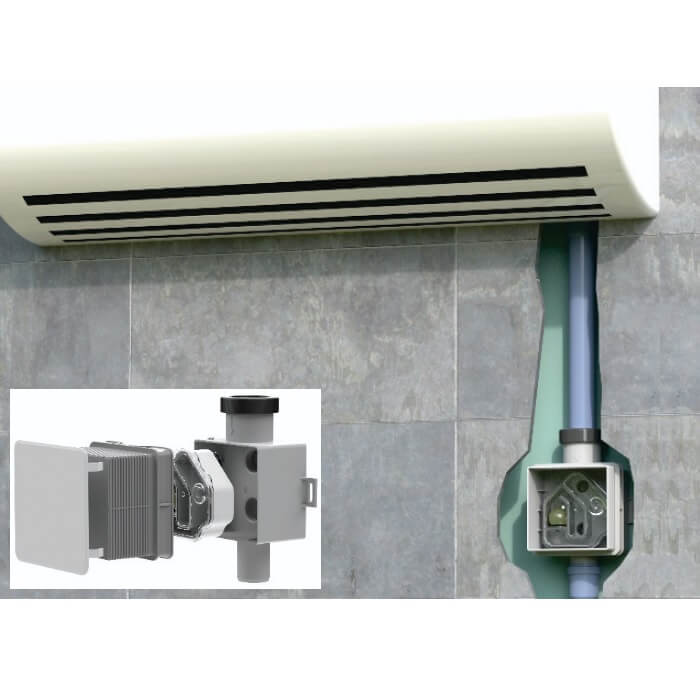

Почему сифон называется встраиваемым. Корпус (пластиковая коробка) монтируется в углубление в стене и крепится за боковые проушины, заглушка подрезается заподлицо со стеной, вставляется кассета и эта конструкция закрывается аккуратной съемной декоративной крышкой белого цвета.

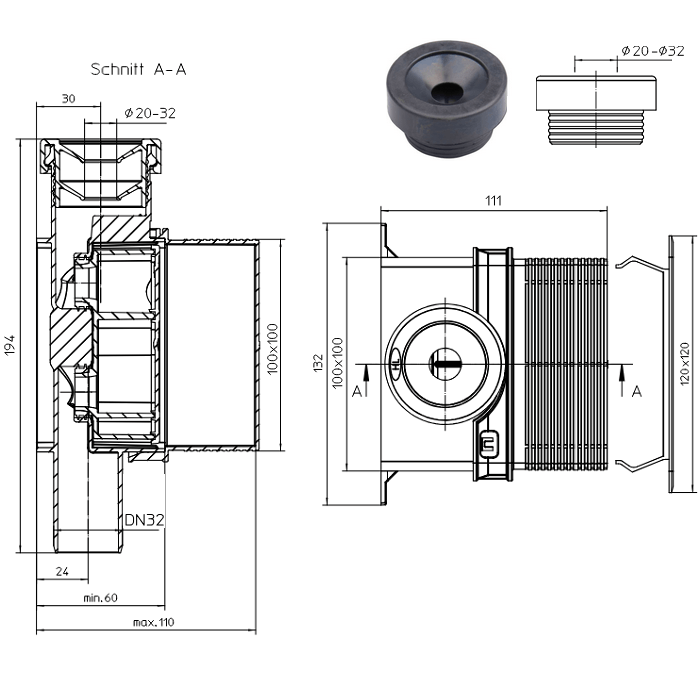

Технические характеристики

• Входной патрубок вертикальный - соединение Ø20-32 мм;

• Выпускной патрубок вертикальный - гладкий DN32;

• Высота гидрозатвора - 50 мм;

• Пропускная способность - 0,33 л/с;

• Рабочий диапазон температуры стоков - от 0°С до +100°С;

• Упаковка - полиэтиленовый пакет;

• Вес - 0,266 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

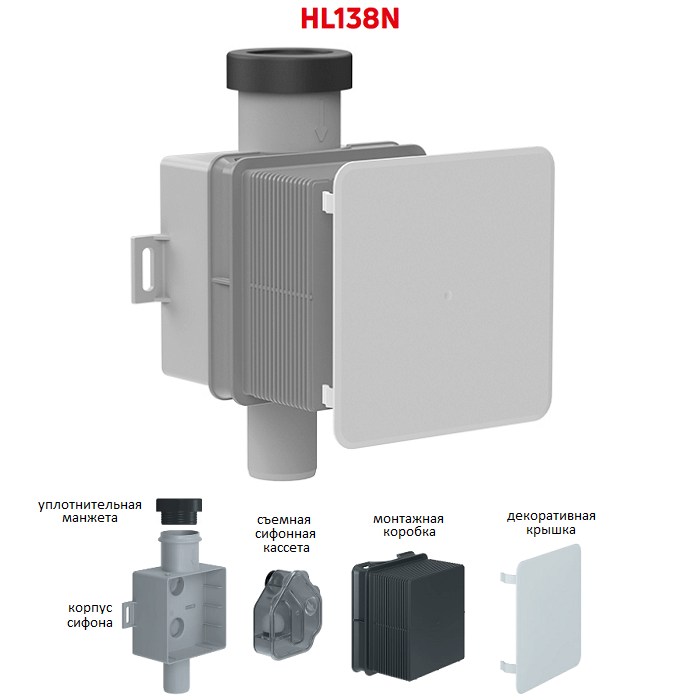

Составные части и материалы

Смотрите составные части и элементы сифона HL138N и комплектность поставки.

• корпус сифона размером 100х100х60 мм из полипропилена (ПП);

• съемная кассета с гидрозатвором и шариком из полипропилена;

• строительная заглушка из полипропилена (ПП), подрезаемая по размеру;

• декоративная крышка размером 120х120 мм из АBS пластика с пружинными крепежными зажимами.

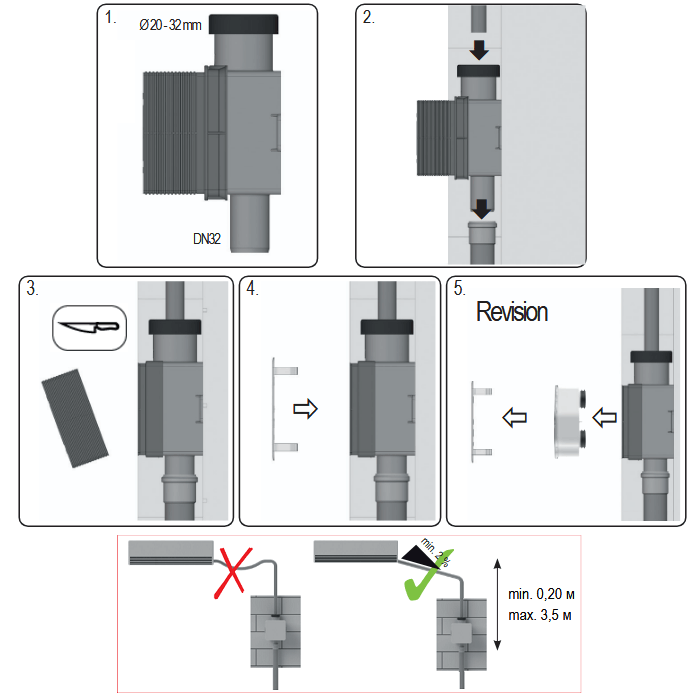

Особенности монтажа

1. Корпус сифона со строительной заглушкой монтируется в углублении стены (минимальная глубина монтажа 60 мм). Обратите внимание, что расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 0, 2 м и не более 3,5 м.

2. К входному и выпускному патрубку подсоединяются трубопроводы. Перед финишной заделкой проводятся их гидравлические испытания.

3. После проведения испытаний и завершения отделки стены строительная заглушка отрезается вровень к поверхности и сифон закрывается декоративной крышкой.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
