Канализационная ревизия прочистка HL98 с лючком для труб DN110

HL98 - ревизия прочистка с лючком, с вертикальным выпуском и выходом DN110. Используется для соединения с раструбными пластиковыми канализационными трубами 110 из ПП или ПВХ. Предназначена для прочистки труб канализации, осмотра их состояния и обслуживания.

При необходимости прочистки или ревизии канализационной отводящей магистрали, нужно отвернуть два винта на крышке, откинуть ее на петлях и вынуть заглушку. Таким образом Вы получите доступ к магистрали для инспекционных работ. Сборка изделия, после завершения всех необходимых работ, производится в обратном порядке.

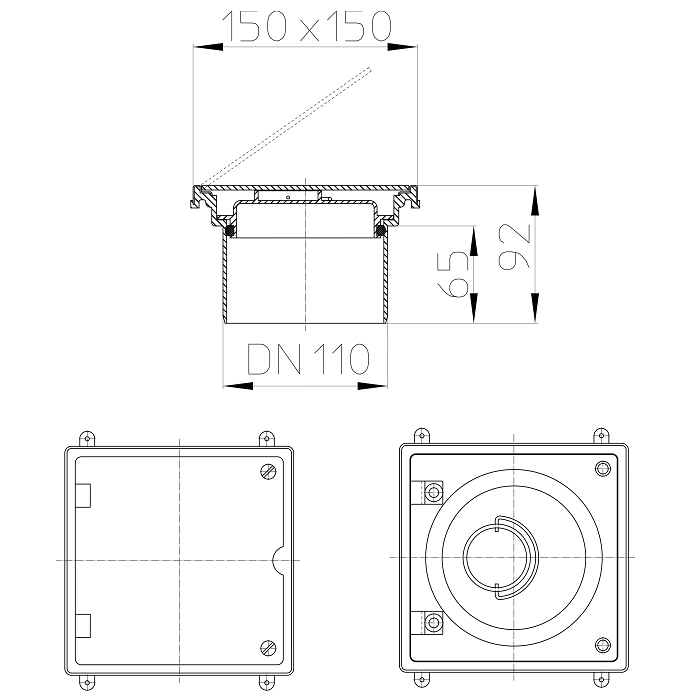

Технические характеристики

• Выпуск - вертикальный;

• Соединение - DN110;

• Размер подрамника - 150x150 мм;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Максимальная нагрузка - 1500 кг;

• Высота изделия - 92 мм;

• Упаковка - картонная коробка 176х101х153 мм (объем - 0,00272 куб.м.);

• Вес - 0,84 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

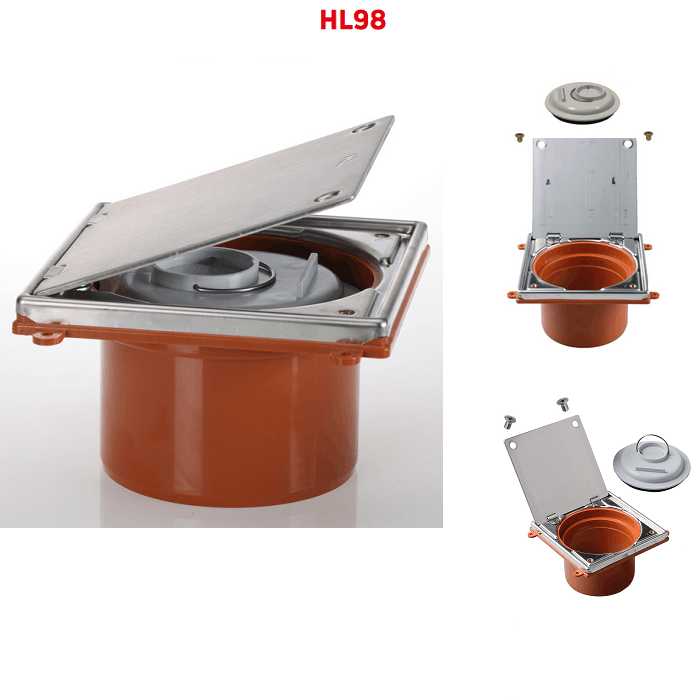

Составные части и материалы

Смотрите составные части и элементы ревизии, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с монтажными проушинами;

• подрамник из нержавеющей стали, с откидывающейся на петлях крышкой-лючком из нержавейки;

• два винта из нержавеющей стали для фиксации крышки в закрытом положении;

• противозапаховая пробка-заглушка из ПП со стальной ручкой и резиновой уплотнительной прокладкой.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Прочистка-ревизия монтируется на горизонтальную или вертикальную канализационную магистраль таким образом, чтобы ее лицевая поверхность (крышка) находилась вровень с чистовой поверхностью пола или стены.

2. Выпускной патрубок ревизии соединяется с раструбной канализационной пластиковой трубой из ПВХ или ПП соответствующего диаметра.
