Противопожарная муфта HL860

HL860 - противопожарная муфта для трапов серий HL606, HL606.1, HL616 и HL616.1 с выпуском DN110. Предназначена для предотвращения в случае пожара распространения с нижних этажей здания открытого пламени, огня, высокой температуры, дыма, копоти, а также отравляющих веществ.

Устанавливается в горизонтальные ограждающие строительные конструкции и перекрытия.

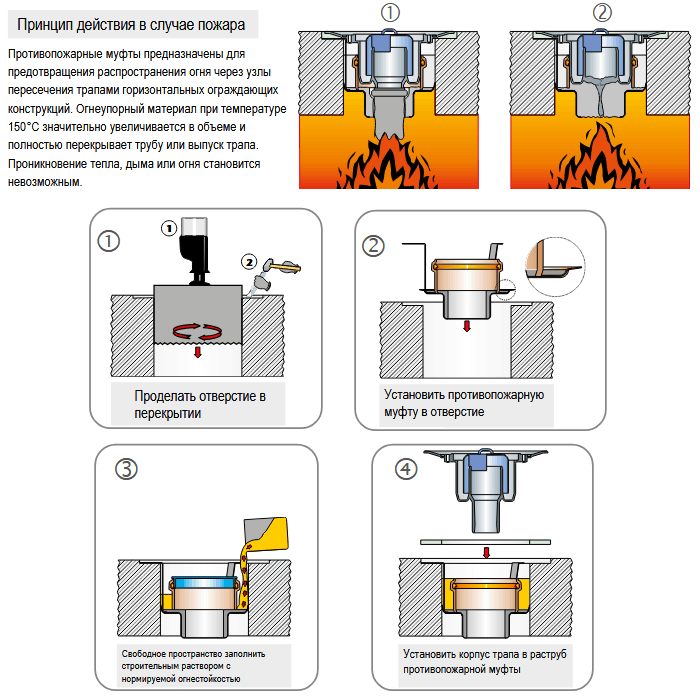

Принцип действия. Внутри металлического корпуса муфты есть специальный огнезащитный термостойкий состав "Multifoam AK". В случае пожара (при увеличении температуры выше +150°С) он увеличивается в объеме в 17-23,5 раза и полностью перекрывает внутреннее пространство муфты, тем самым препятствуя распространению первичных и вторичных факторов пожара.

Технические характеристики

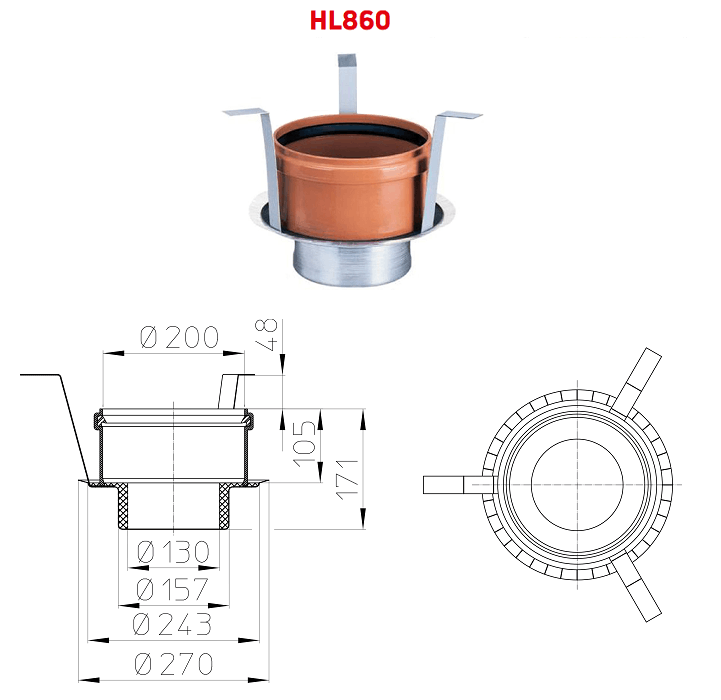

• Размер - Ø200/130 мм;

• Диаметр отверстия в перекрытии - 250 мм (243-260 мм);

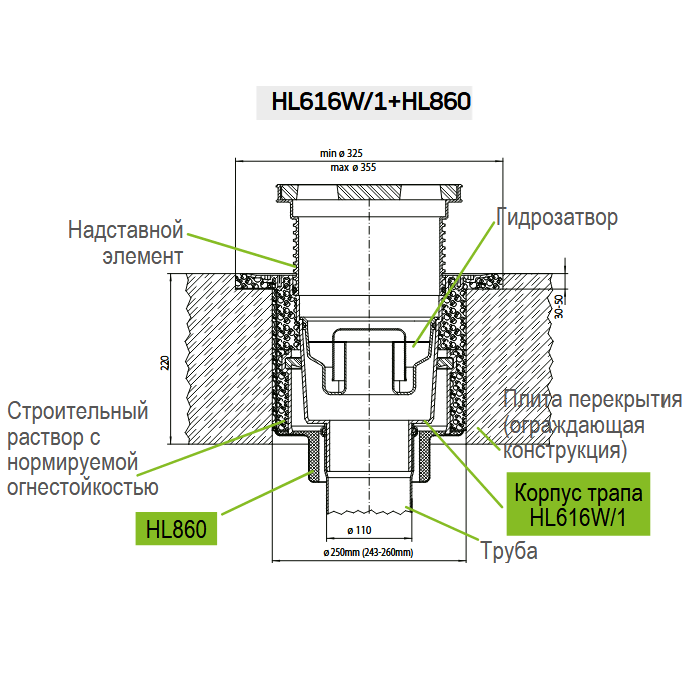

• Толщина перекрытия для трапов серии HL606 (Ø110) - не менее 215 мм;

• Толщина перекрытия для трапов серии HL616 (Ø110) - не менее 200 мм;

• Предел огнестойкости - EI150;

• Высота по корпусу/с учетом выступающих монтажных пластин - 171/219 мм;

• Упаковка - картонная коробка 385х385х225 мм (объем - 0,03335 куб.м.);

• Вес - 2,39 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия/Австрия.

Составные части и материалы

Смотрите составные части и элементы, материалы их изготовления, комплект поставки.

• металлический корпус с огнезащитной терморасширяющейся массой и пластинами-лепестками из силиката кальция, расположенными по окружности корпуса;

• раструбное муфтовое соединение из ПП/ПВХ с уплотнительным резиновым кольцом для соединения с выпуском трапа;

• три поддерживающие монтажные скобы-пластины (крепежные уголки);

• звукоизолирующая манжета;

• пластиковая монтажная заглушка.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Противопожарная муфта монтируется в перекрытие с нормированной огнестойкостью, минимальная толщина которого должна составлять не менее 95 мм.

2. Через муфту могут проходить канализационные трубы из ПВХ, ПЭ высокой плотности, ПП, АBS-пластика и т.д.. Они подсоединяются к выпуску корпуса трапа. Могут также использоваться канализационные трубы из любого другого материала (сталь, чугун), если они соединены с выпуском корпуса трапа через переходник серии HL9.

3. В перекрытии, под муфту HL860 просверливается отверстие диаметром 160 мм (157-177 мм) и его стенки очищаются.

4. Муфта устанавливается в отверстие таким образом, чтобы её нижняя часть выступала не менее чем на 30 мм относительно нижней поверхности плиты покрытия (очень важно для правильного срабатывания противопожарной муфты), а гибкие пластины, расположенные по окружности корпуса, плотно прилегали к стенкам отверстия.

5. Смещение корпуса муфты относительно поверхности строительной конструкции не допускается. Поддерживающие скобы должны опираться на плиту сверху по краям установочного отверстия (при необходимости скобы могут быть удлинены).

6. Пространство между перекрытием и раструбом трубы противопожарной муфты должно быть заполнено цементно-песчаным раствором.

7. Из раструба муфты вынимается монтажная заглушка и вставляется корпус трапа.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
