Противопожарная муфта HL850

HL850 - противопожарная муфта для кровельных воронок серии HL62 с выпуском DN75 и трапов HL317 с выпуском DN50/75. Предназначена для предотвращения при пожаре распространения с нижних этажей здания открытого пламени, огня, высокой температуры, дыма, копоти, а также отравляющих веществ.

Устанавливается в горизонтальные ограждающие строительные конструкции и перекрытия.

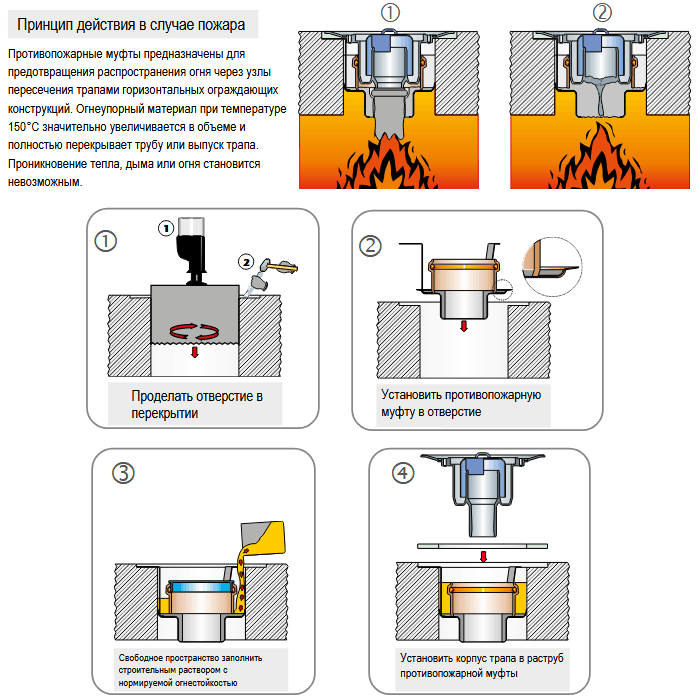

Работает по следующему принципу. Внутри металлического корпуса муфты есть специальный огнезащитный термостойкий состав "Multifoam AK". В случае пожара (при увеличении температуры выше +150°С) он увеличивается в объеме в 17-23,5 раза и полностью перекрывает внутреннее пространство муфты, тем самым препятствуя распространению первичных и вторичных факторов пожара.

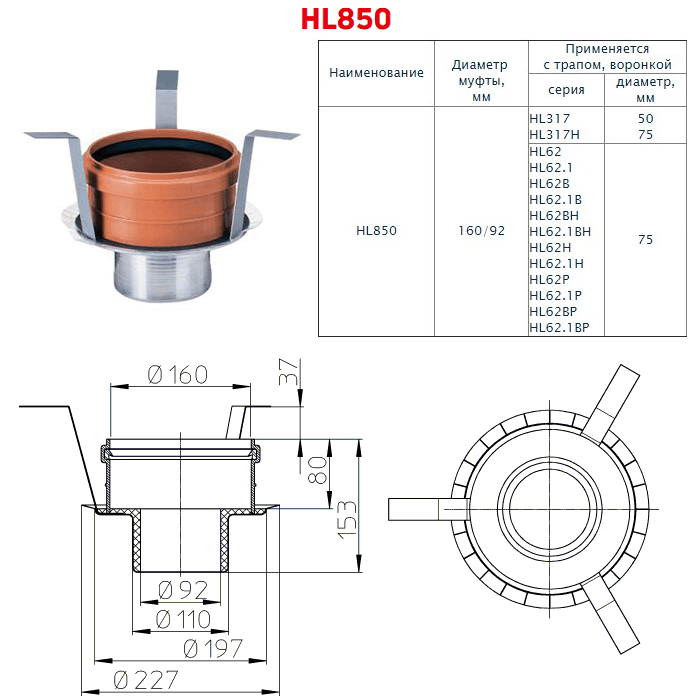

Технические характеристики

• Размер - Ø160/92 мм;

• Диаметр отверстия в перекрытии - 200 мм (198-216 мм);

• Толщина перекрытия - не менее 130 мм;

• Предел огнестойкости - EI150;

• Высота по корпусу/с учетом выступающих монтажных пластин - 153/190 мм;

• Упаковка - картонная коробка 385х385х200 мм (объем - 0,02965 куб.м.);

• Вес - 1,36 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия/Австрия.

Составные части и материалы

Смотрите составные части и элементы муфты, материалы их изготовления, комплект поставки.

• металлический корпус с огнезащитной терморасширяющейся массой и пластинами-лепестками из силиката кальция, расположенными по окружности корпуса;

• раструбное муфтовое соединение из ПП/ПВХ с уплотнительным резиновым кольцом для соединения с выпуском трапа или воронки;

• три поддерживающие монтажные скобы-пластины (крепежные уголки);

• звукоизолирующая манжета;

• пластиковая монтажная заглушка.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Противопожарная муфта монтируется в перекрытие с нормированной огнестойкостью, минимальная толщина которого должна составлять не менее 130 мм.

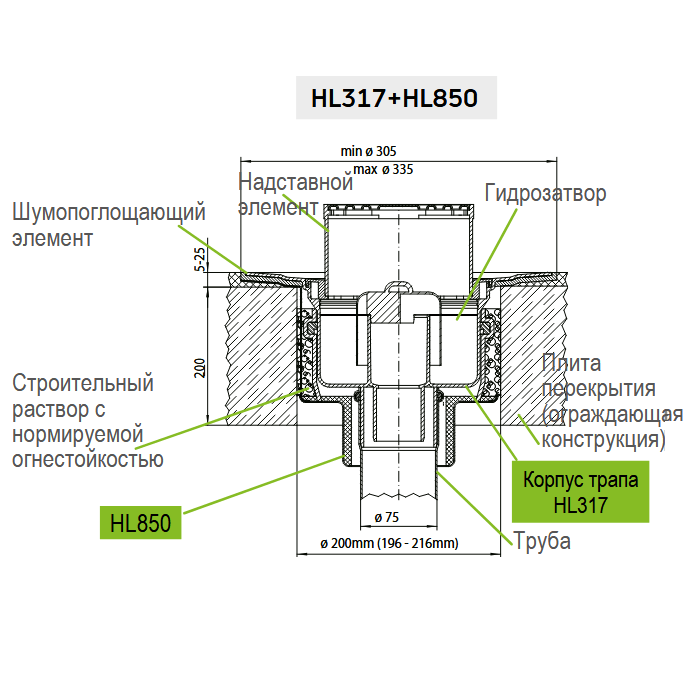

2. Через муфту могут проходить канализационные трубы из ПВХ, ПЭ высокой плотности, ПП, АBS-пластика или из полимеров стирола, сополимеров стирола. Они подсоединяются к выпуску корпуса трапа/воронки. Могут также использоваться канализационные трубы из любого другого материала (сталь, чугун), если они соединены с выпуском корпуса трапа через переходник серии HL9.

3. В перекрытии, под муфту HL850 просверливается отверстие диаметром 200 мм (198-216 мм) и его стенки очищаются.

4. Муфта устанавливается в отверстие таким образом, чтобы её нижняя часть выступала не менее чем на 30 мм относительно нижней поверхности плиты покрытия (очень важно для правильного срабатывания противопожарной муфты), а гибкие пластины, расположенные по окружности корпуса, плотно прилегали к стенкам отверстия.

5. Смещение корпуса муфты относительно поверхности строительной конструкции не допускается. Поддерживающие скобы должны опираться на плиту сверху по краям установочного отверстия (при необходимости скобы могут быть удлинены).

6. Пространство между перекрытием и раструбом трубы противопожарной муфты должно быть заполнено цементно-песчаным раствором.

7. Из раструба муфты вынимается монтажная заглушка и вставляется корпус трапа.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
