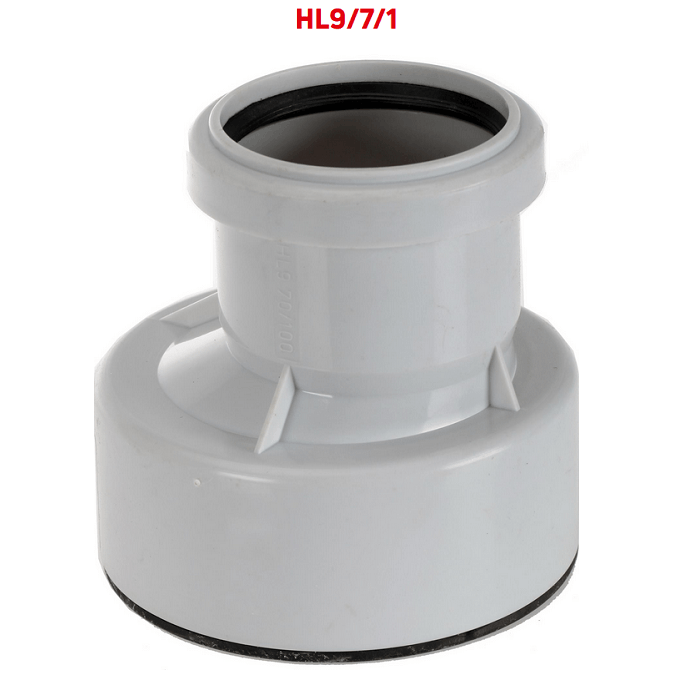

Переходник HL9/7/1 для перехода с DN75 ПП/ПВХ на сталь/чугун 100

Переход HL9/7/1 размером 75 применяется как переходник для соединения ПП/ПВХ труб или патрубков выпуска воронок/трапов с безраструбной стальной, чугунной (SML) или пластиковой канализационной трубой.

Переходник имеет входящий диаметр DN75, выходящий под диапазон - 108-112 мм.

Особенность модели - эксцентричное соединение. Ось входа (верхнего отверстия) смещена относительно оси выхода (нижнего отверстия), что позволяет обеспечить плавный переход между трубами разного диаметра без изменения направления потока жидкости.

Прочный и толстый корпус переходной муфты имеет ребра жесткости, раструбный вход снабжен уплотнительным кольцом, выход - манжетой с многочисленными лепестками. Это позволяет плотно и жестко фиксировать соединения из любых материалов (ПП, ПВХ, ПНД, чугун или сталь).

Технические характеристики

• Раструбный вход под размер - DN75;

• Выход для труб с наружным диаметром - 108-112 мм;

• Диапазон рабочих температур - -50°С - +100°С;

• Рабочее давление - не более 5 м водяного столба;

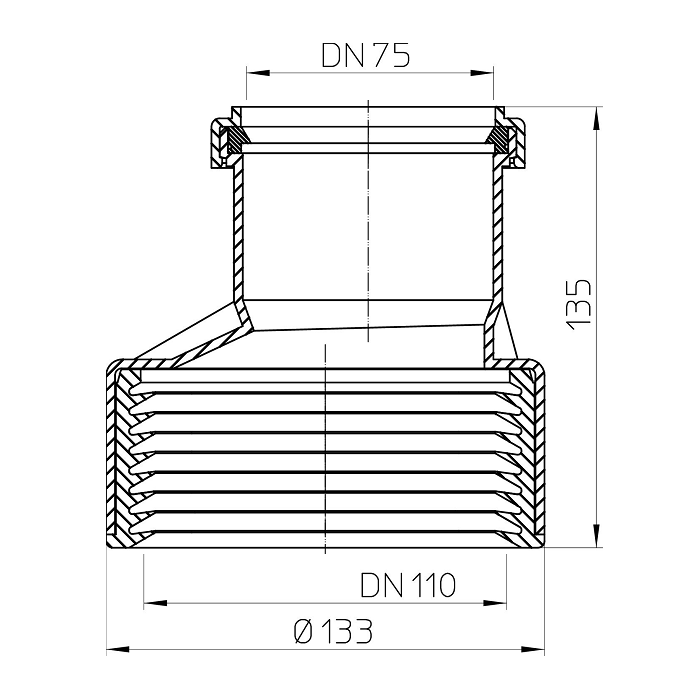

• Высота - 135 мм;

• Вес - 150 гр.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части и элементы перехода, материалы их изготовления, комплектность поставки.

• корпус из полипропилена (ПП);

• уплотнительное кольцо из EPDM;

• многоязычковая манжета из EPDM.

Монтаж и установка

Плотно вставьте выпуск трапа/воронки или трубу необходимого диаметра в верхнюю часть муфты, а нижнюю часть перехода наденьте на канализационную трубу также подходящего диаметра. Последовательность операций можно поменять ситуативно, в зависимости от конкретных условий монтажа непосредственно на объекте.
