Парапетные воронки HL68H.0 с полимербитумным фартуком

HL68H.0 - серия парапетных кровельных воронок с фланцем-фартуком из полимербитумного материала и диаметром выпускного патрубка 50, 75 или 110 мм.

Предназначены для кровель с полимербитумной гидроизоляцией и служат для отвода дождевой и талой воды с плоских кровель через парапет в наружный водосток дождевой канализации.

Отводящая горизонтальная труба имеет уклон в 2,5°.

При необходимости обогрева рекомендуется использовать дополнительный комплект электроподогрева HL82R.

Обратите внимание. Воронки для парапетов серии HL68H.0, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером), пропускной способностью и весом.

Технические характеристики

• Фланец - полимербитум;

• Выпуск - горизонтальный DN50, 75 или 110 мм (зависит от модели);

• Пропускная способность* - от 0,48 до 0,71 л/с (зависит от модели);

• Рабочая температура эксплуатации - от -50°C до +100°C;

• Упаковка - картонная коробка 220х200х500 мм (объем - 0.022 куб.м.);

• Вес - от 1,66 до 1,88 кг (зависит от модели).

* Пропускная способность указана для толщины слоя воды на кровле 35 мм. При другой толщине (от 5 до 100 мм) пропускную способность смотрите в специальной таблице.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

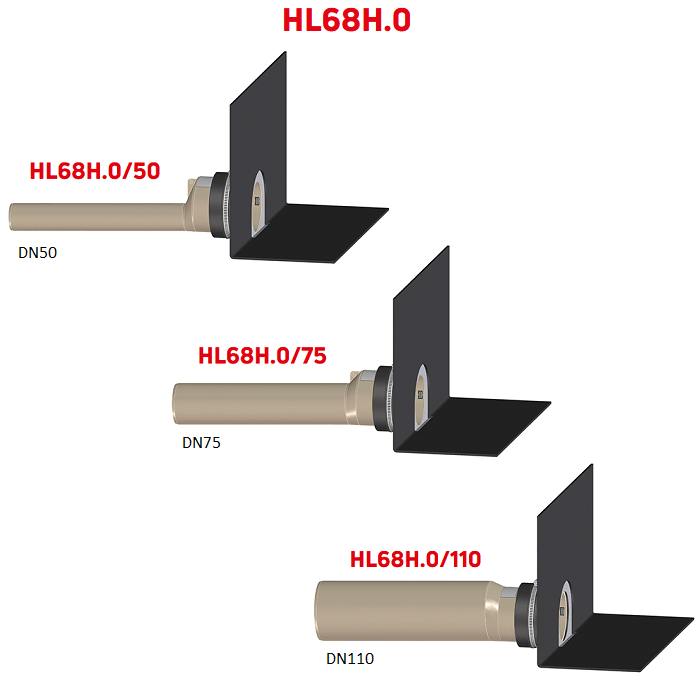

• HL68H.0/50. Диаметр выпуска DN50. Пропускная способность - 0,48 л/с. Вес - 1662 г;

• HL68H.0/75. Диаметр выпуска DN75. Пропускная способность - 0,61 л/с. Вес - 1748 г;

• HL68H.0/110. Диаметр выпуска DN110. Пропускная способность - 0,71 л/с. Вес - 1882 г.

Составные части и материалы

Смотрите составные части воронок, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с приваренным полимербитумным фартуком. Оснащен встроенной вставкой из нержавеющей стали, которая служит для защиты корпуса при нагреве открытым пламенем горелки;

• горизонтальная отводящая труба из полипропилена (ПП) с двухсторонней уплотнительной манжетой из EPDM и зажимным хомутом из нержавеющей стали.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

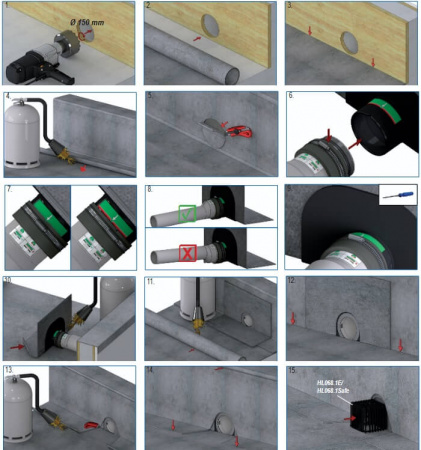

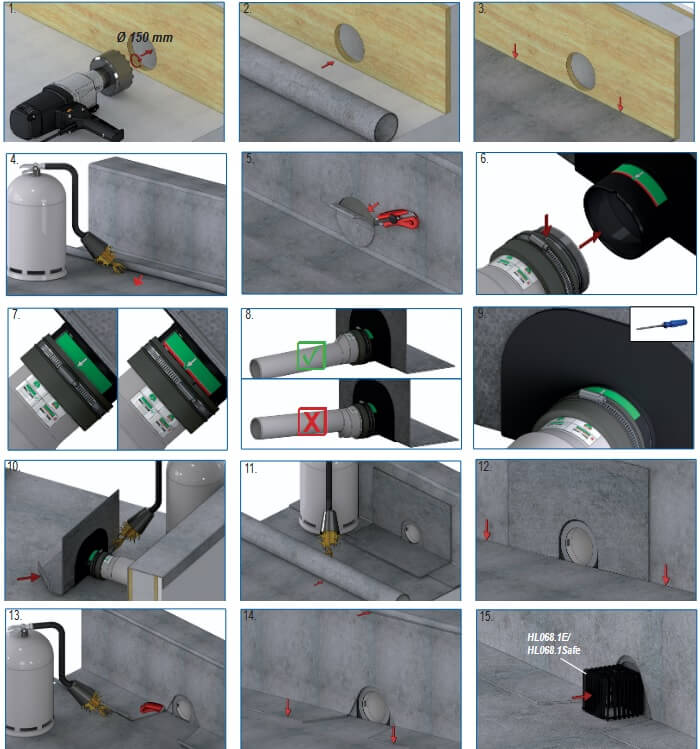

1. В месте установки воронки необходимо подготовить отверстие в парапете Ø150 мм или углубление 150х150 мм. Важно учесть, что горизонтальная поверхность корпуса воронки должна находиться вровень с поверхностью кровли, а вертикальная - вровень с поверхностью парапета.

2. Корпус воронки соединить с комплектной горизонтальной отводящей ПП трубой таким образом, чтобы совместить специальные вырезы на манжете отводящей трубы и на выпускном патрубке корпуса воронки.

3. Отводящая труба надвигается на выпускной патрубок корпуса воронки до упора (при этом корпус воронки должен опираться вертикальной поверхностью на твердое основание) и фиксируется комплектным зажимным хомутом из нержавейки.

4. Собранную воронку жестко закрепить на несущей конструкции кровли.

5. Слой кровельной гидро-/пароизоляции (полимербитумный материал) приваривается к фланцу-фартуку с помощью пропановой горелки.

6. Отводящая труба воронки соединяется с любой раструбной водоотводной трубой из ПВХ или ПП. Если для ливневой канализации применяются безраструбная стальная или чугунная труба (типа SML), то необходимо использовать соответствующие дополнительные переходники серии HL9.

7. При необходимости, в корпус воронки устанавливается дополнительный листвоуловитель HL068.1Е или дренажный элемент HL163.

8. Пространство между отводящей трубой и парапетом заполняется монтажной пеной.

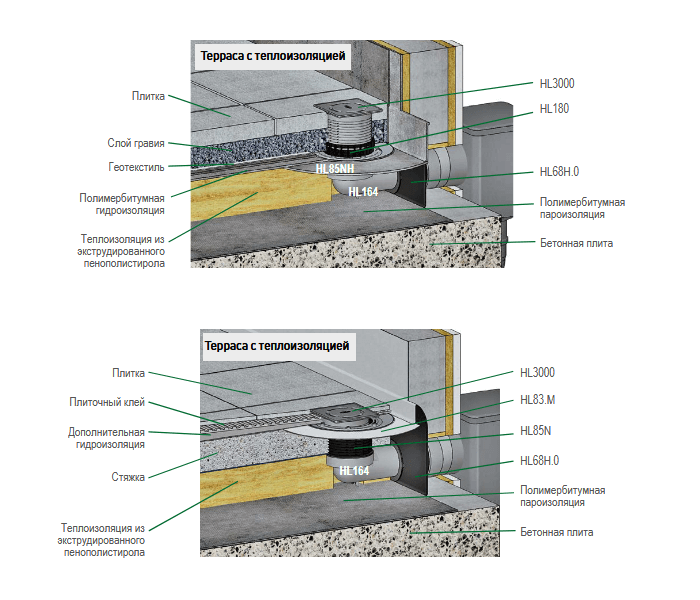

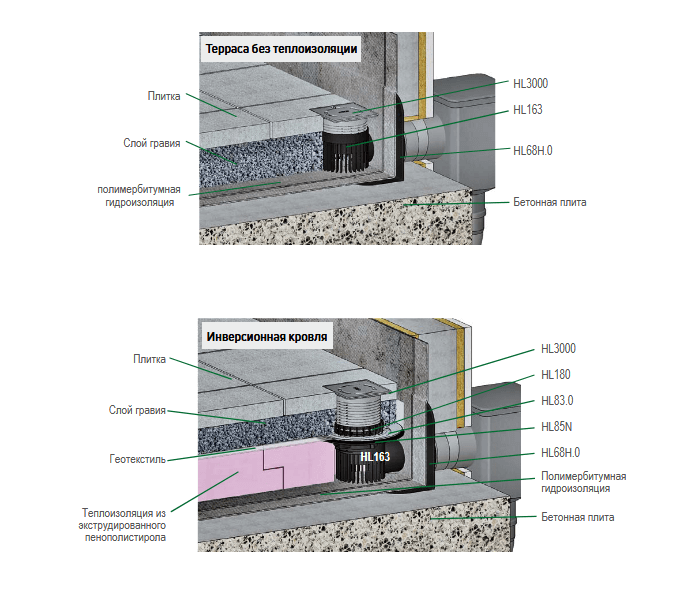

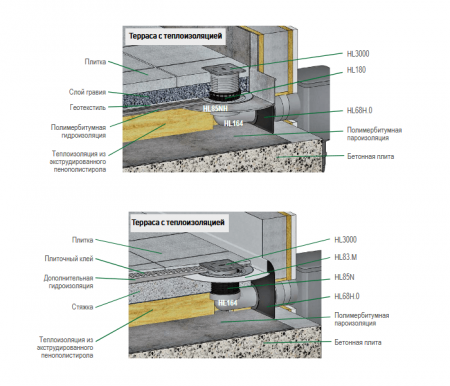

9. При необходимости отвода воды через парапет с кровли любой конструкции вне зависимости от состава кровельного «пирога», используются различные дополнительные элементы HL.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
