Парапетные воронки HL68F.0 с ПП фартуком

HL68F.0 - серия парапетных кровельных воронок с фланцем-фартуком из полипропилена (ПП) и выпускным патрубком диаметром 50, 75 или 110 мм.

Предназначены для кровельных гидроизоляционных ТПО (FPO) мембран на основе ПП (полипропилена) и служат для отвода дождевой и талой воды с плоских кровель через парапет в наружный водосток дождевой канализации.

Отводящая горизонтальная труба имеет уклон в 2,5°.

При необходимости обогрева рекомендуется использовать дополнительный комплект электроподогрева HL82R.

Обратите внимание. Воронки для парапетов серии HL68F.0, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером), пропускной способностью и весом.

Технические характеристики

• Фланец - полипропилен (ПП);

• Выпуск - горизонтальный DN50, 75 или 110 мм (зависит от модели);

• Пропускная способность* - от 0,48 до 0,71 л/с (зависит от модели);

• Рабочая температура эксплуатации - от -50°C до +100°C;

• Упаковка - картонная коробка 220х200х500 мм (объем - 0.022 куб.м.);

• Вес - от 0,83 до 1,1 кг (зависит от модели).

* Пропускная способность указана для толщины слоя воды на кровле 35 мм. При другой толщине (от 5 до 100 мм) пропускную способность смотрите в специальной таблице.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Разновидности и модели

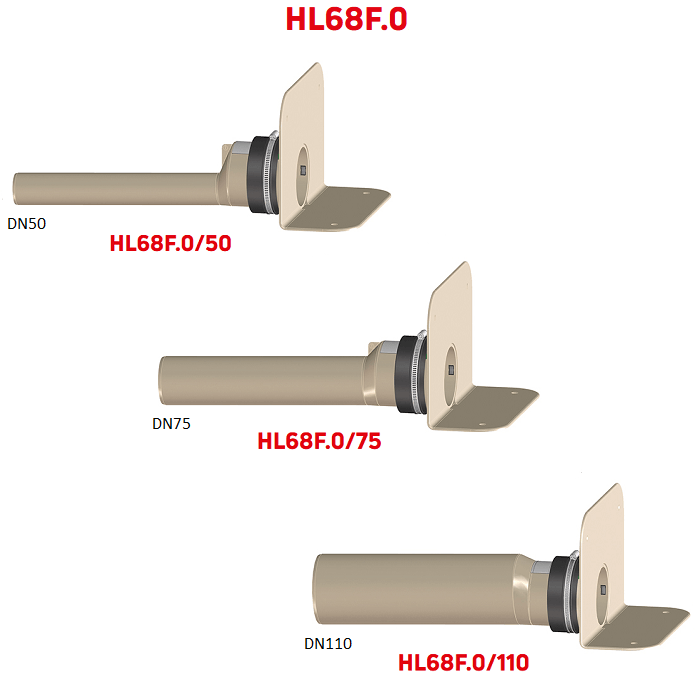

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL68F.0/50. Диаметр выпуска DN50. Пропускная способность - 0,48 л/с. Вес - 830 г;

• HL68F.0/75. Диаметр выпуска DN75. Пропускная способность - 0,61 л/с. Вес - 916 г;

• HL68F.0/110. Диаметр выпуска DN110. Пропускная способность - 0,71 л/с. Вес - 1050 г.

Составные части и материалы

Смотрите составные части воронок, материалы их изготовления, комплект поставки.

• корпус из полипропилена с фартуком из полипропилена (ПП);

• отводящая горизонтальная труба из ПП, с двухсторонней уплотнительной манжетой из EPDM, и хомутом из нержавеющей стали.

Монтаж и установка

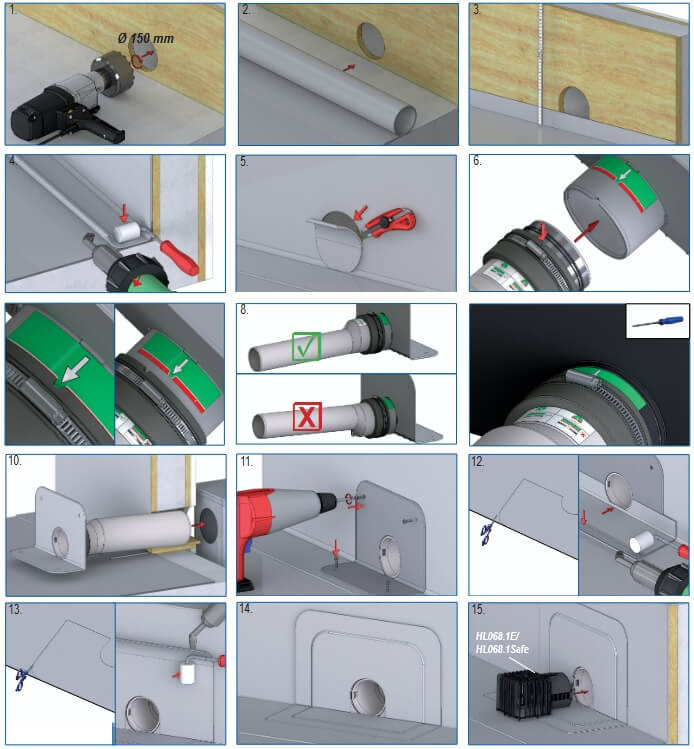

Краткая инструкция последовательности и основных этапов монтажа.

1. В месте установки воронки нужно подготовить в парапете отверстие Ø150 мм или углубление 150х150 мм. Важно учесть, что горизонтальная поверхность корпуса воронки должна находиться вровень с поверхностью кровли, а вертикальная - вровень с поверхностью парапета.

2. Корпус воронки соединить с горизонтальной отводящей трубой таким образом, чтобы совместить специальные вырезы на манжете отводящей трубы и на выпускном патрубке корпуса воронки.

3. Отводящая труба надвигается на выпускной патрубок корпуса воронки до упора и фиксируется комплектным зажимным хомутом из нержавейки.

4. Собранную воронку надо жестко закрепить на несущей конструкции кровли. Для этого предназначены отверстия на горизонтальной и вертикальной частях фланца.

5. Слой паро-, гидроизоляции (ТПО/FPO мембрана) приваривается к корпусу воронки с помощью специального фена.

6. Отводящая труба воронки соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если для ливневой канализации применяется безраструбная стальная или чугунная труба (типа SML), необходимо использовать соответствующие переходники серии HL9.

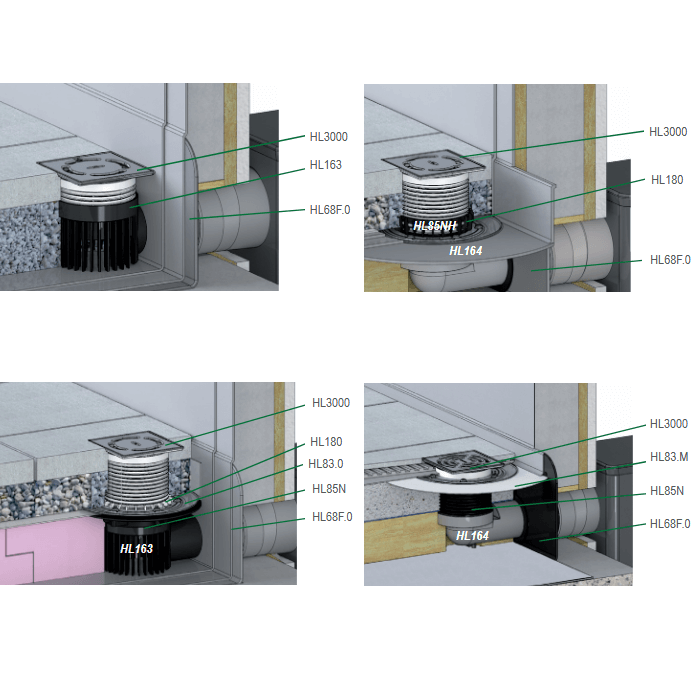

7. При необходимости, в корпус воронки устанавливается дополнительный листвоуловитель HL068.1Е или дренажный элемент HL163.

8. Пространство между отводящей трубой и парапетом заполнить монтажной пеной.

9. Если необходимо решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога», используются различные дополнительные элементы HL.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
