Фартук - ПВХ
Для получения СКИДКИ отправляйте заявку или спецификацию на почту - zakaz@hl-trade.ru

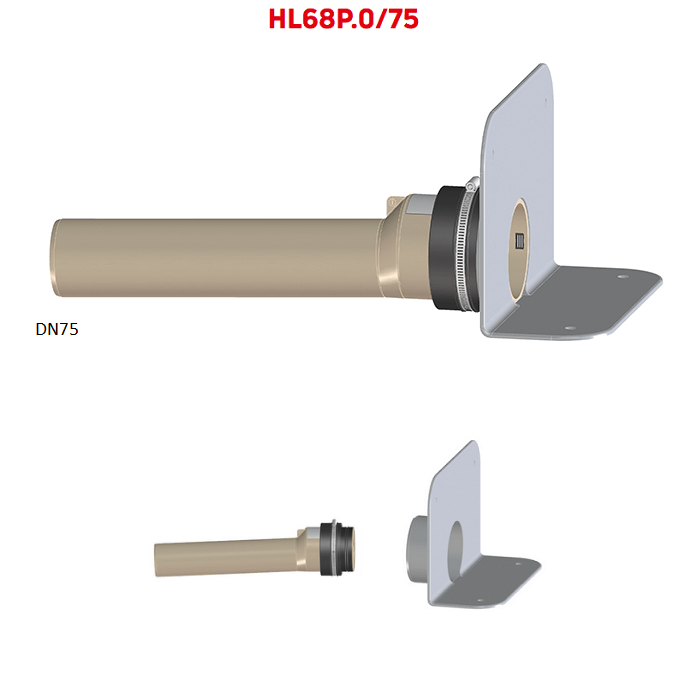

HL68P.0/75 - кровельная парапетная воронка с диаметром выпускного патрубка DN75 и фланцем-фартуком из ПВХ. Предназначена для кровельных гидроизоляционных ПВХ-мембран и служит для отвода дождевой и талой воды с плоских кровель в наружный водосток дождевой канализации.
При необходимости обогрева рекомендуется использовать комплект электроподогрева HL82R.
Технические характеристики
-
Выпуск - горизонтальный DN75, с уклоном 2,5°;
-
Пропускная способность* - 0,72 л/с;
-
Рабочая температура эксплуатации - от -50°C до +100°C;
-
Упаковка - картонная коробка 220х200х500 мм (объем - 0.022 куб.м.);
-
Вес - 1,18 кг.
* Пропускная способность указана для толщины слоя воды на кровле 35 мм. При другой толщине (от 5 до 100 мм) пропускную способность смотрите в специальной таблице.
Гарантия - 2 года.
Срок службы - не менее 50 лет.
Производство - HL (Hutterer Lechner) Австрия.
Составные части и материалы

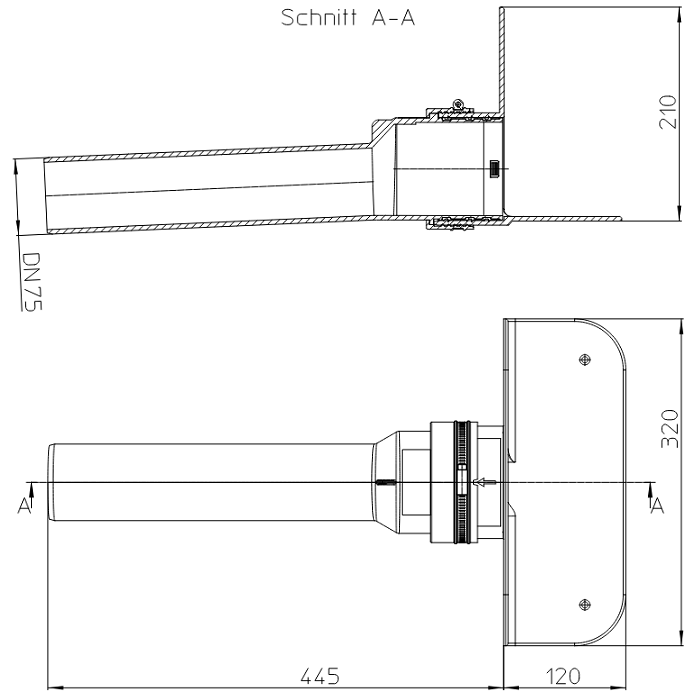

Смотрите составные части воронки HL68P.0/75, материалы их изготовления, комплект поставки.
-
корпус из ПВХ с ПВХ фартуком;
-
отводящая горизонтальная труба из полипропилена (ПП) с двухсторонней уплотнительной манжетой из EPDM, и хомутом из нержавеющей стали.
Монтаж и установка
Краткая инструкция последовательности и основных этапов монтажа.
-
В месте установки воронки нужно подготовить отверстие в парапете Ø150 мм или 150х150 мм. Важно учесть, что горизонтальная поверхность корпуса воронки должна находиться вровень с поверхностью кровли, а вертикальная - вровень с поверхностью парапета.
-
Корпус воронки соединить с горизонтальной отводящей трубой таким образом, чтобы совместить специальные вырезы на манжете отводящей трубы и на выпускном патрубке корпуса воронки.
-
Отводящая труба надвигается на выпускной патрубок корпуса воронки до упора и фиксируется комплектным зажимным хомутом из нержавейки.
-
Собранную воронку жестко закрепить на несущей конструкции кровли. Для этого предназначены отверстия на горизонтальной и вертикальной частях фланца воронки.
-
Слой гидро-/пароизоляции (ПВХ мембрана) приваривается к корпусу воронки с помощью специального фена.
-
Отводящая труба воронки может соединяться с любой канализационной раструбной трубой из ПВХ или ПП. Если для ливневой канализации применяются стальная или чугунная безраструбная труба (типа SML), необходимо использовать соответствующие переходники HL серии 9.
-
При необходимости, в корпус воронки устанавливается дополнительный листвоуловитель HL068.1Е или дренажный элемент HL163.
-
Пространство между отводящей трубой и парапетом заполнить монтажной пеной.
-
При необходимости решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога», используются различные дополнительные элементы HL.
Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
