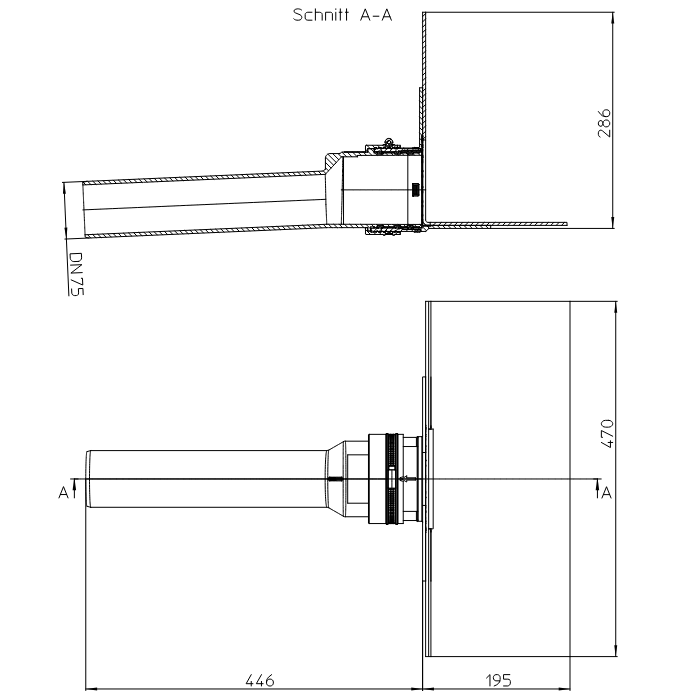

Парапетная воронка HL68H.0/75 соединением DN75 и полимербитумным фартуком

HL68H.0/75 - кровельная парапетная воронка с диаметром выпускного патрубка DN75 и полимербитумным фланцем-фартуком. Предназначена для кровельной полимербитумной гидроизоляции и служит для отвода дождевой и талой воды с плоских кровель в наружный водосток дождевой канализации.

При необходимости обогрева рекомендуется использовать комплект электроподогрева HL82R.

Технические характеристики

• Выпуск - горизонтальный DN75, с уклоном 2,5°;

• Пропускная способность* - 0,61 л/с;

• Рабочая температура эксплуатации - от -50°C до +100°C;

• Упаковка - картонная коробка 220х200х500 мм (объем - 0.022 куб.м.);

• Вес - 1,75 кг.

* Пропускная способность указана для толщины слоя воды на кровле 35 мм. При другой толщине (от 5 до 100 мм) пропускную способность смотрите в специальной таблице.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

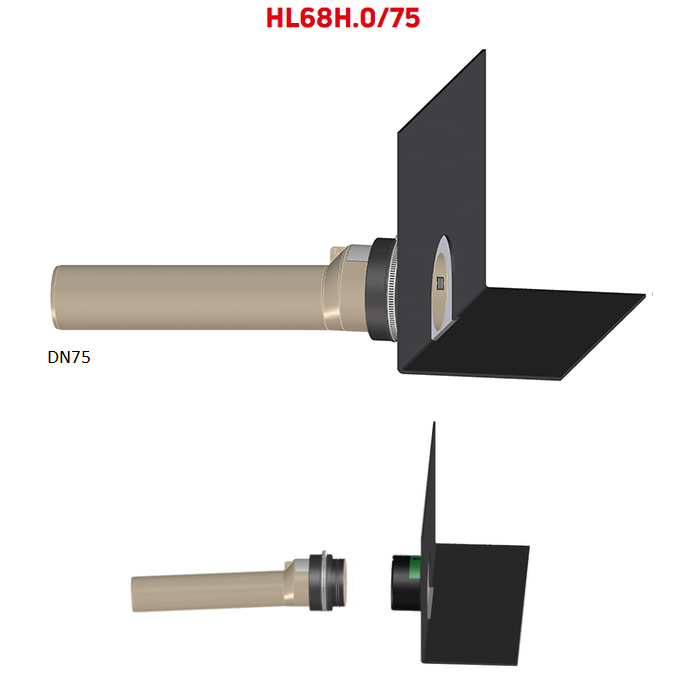

Составные части и материалы

Смотрите составные части воронки HL68H.0/75, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с приваренным полимербитумным фартуком. Оснащен встроенной вставкой из нерж. стали, которая служит для защиты корпуса при нагреве открытым пламенем горелки;

• отводящая горизонтальная труба из полипропилена (ПП) с двухсторонней уплотнительной манжетой из EPDM, и хомутом из нержавеющей стали.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. В месте установки воронки нужно подготовить отверстие в парапете Ø150 мм или 150х150 мм. Важно учесть, что горизонтальная поверхность корпуса воронки должна находиться вровень с поверхностью кровли, а вертикальная - вровень с поверхностью парапета.

2. Корпус воронки соединить с горизонтальной отводящей трубой таким образом, чтобы совместить специальные вырезы на манжете отводящей трубы и на выпускном патрубке корпуса воронки.

3. Отводящая труба надвигается на выпускной патрубок корпуса воронки до упора (при этом корпус воронки должен опираться вертикальной поверхностью на твердое основание) и фиксируется комплектным зажимным хомутом из нержавейки.

4. Собранную воронку жестко закрепить на несущей конструкции кровли.

5. Слой гидро-/пароизоляции (полимербитумный материал) приваривается к фланцу-фартуку с помощью пропановой горелки.

6. Отводящая труба воронки может соединяться с любой канализационной раструбной трубой из ПВХ или ПП. Если для ливневой канализации применяются стальная или чугунная безраструбная труба (типа SML), необходимо использовать соответствующие переходники HL серии 9.

7. При необходимости, в корпус воронки устанавливается дополнительный листвоуловитель HL068.1Е или дренажный элемент HL163.

8. Пространство между отводящей трубой и парапетом заполнить монтажной пеной.

9. При необходимости решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога», используются различные дополнительные элементы HL.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
