Надставной элемент HL65P DN125 для ПВХ-мембран

HL65P - надставной элемент из ПВХ для кровельных ПВХ мембран, с вертикальным выпускным патрубком DN125. Используется для кровельных воронок HL серий 62 и 64.

Этот элемент применяется на плоских утепленных кровлях из ПВХ-мембран и предназначен для герметичного прохода водостока через паро-, гидро- и теплоизоляцию кровельного пирога.

Обратите внимание! Самая хорошая теплоизоляция становится практически бесполезной, если не обеспечить герметичный проход ливнестока через пароизоляцию (место сопряжения). В этом случае происходит увлажнение и подмокание утеплителя «снизу». Помимо ухудшения теплоизоляционных свойств кровли, негерметичность прохода приводит к образованию наледи на ее внутренней поверхности в холодное время года, отслоению кровельного ковра от основания, появлению пузырей и т.п. В результате может последовать дорогостоящий ремонт.

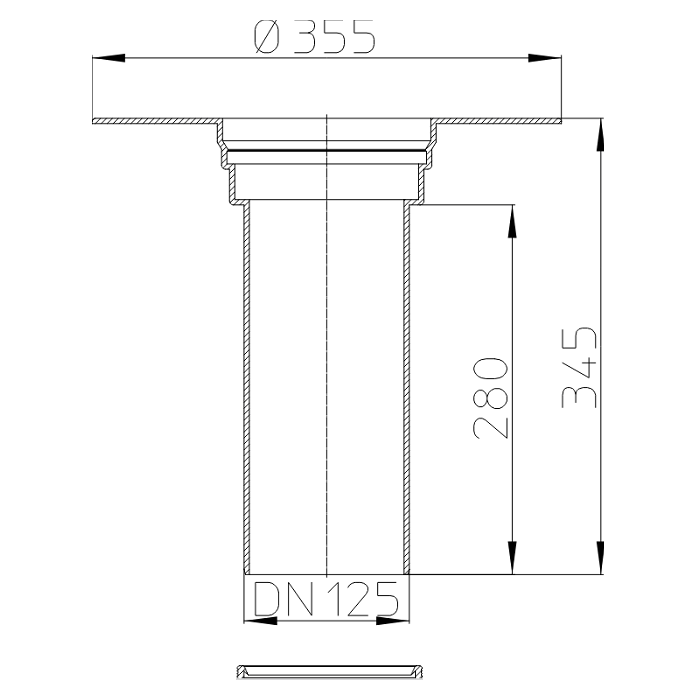

Технические характеристики

• Выпуск - вертикальный;

• Соединение - DN125;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Диаметр ПВХ фартука - 354 мм;

• Высота - 345 мм;

• Упаковка - картонная коробка 385х385х385 мм (объем - 0,05707 куб.м.);

• Вес - 1,34 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

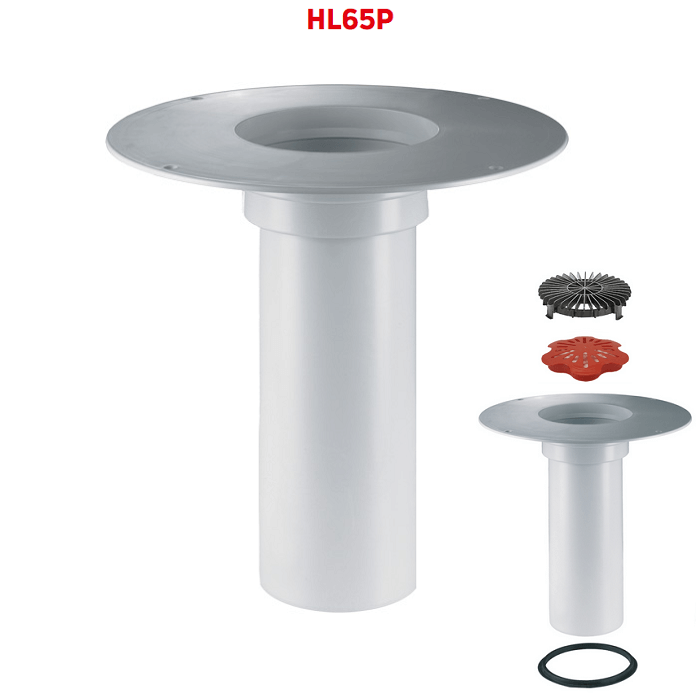

Составные части и материалы

Смотрите составные части элемента, материалы их изготовления, комплект поставки.

• цельный корпус и с юбкой из поливинилхлорида (ПВХ);

• эластичное уплотнительное резиновое кольцо DN125;

• плоский листвоуловитель из полипропилена (ПП);

• монтажная пластиковая заглушка.

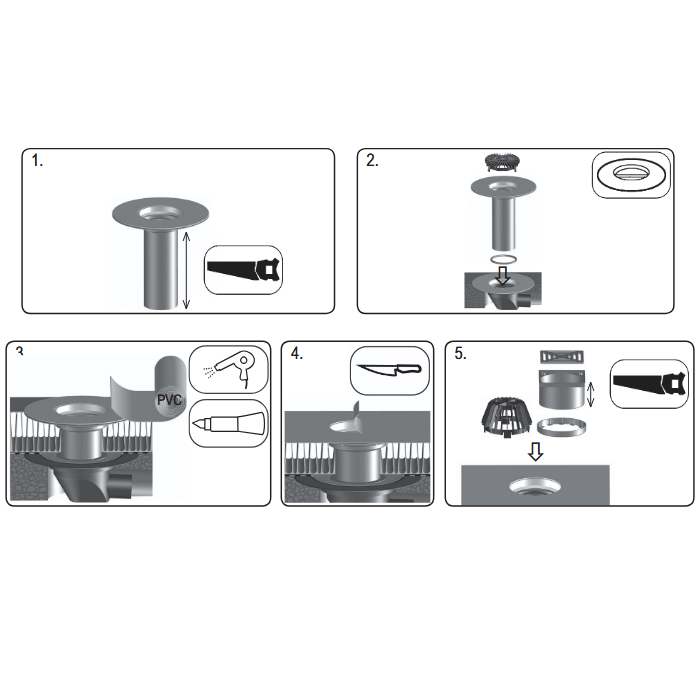

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус кровельных воронок HL жестко крепится к несущей конструкции или к перекрытию.

2. Уплотнительное кольцо вставляется в специальный паз внутри корпуса воронки и обязательно язычком вниз.

3. Надставной элемент HL65P подрезается в зависимости от необходимой высоты, после чего вставляется в корпус воронки. Для удлинения выпускного патрубка можно использовать пластиковую раструбную трубу DN125 мм.

4. Слой гидро-/пароизоляции (ПВХ мембрана) приваривается к верхней плоской поверхности фартука надставного элемента.

5. До завершения монтажных работ (для исключения попадания посторонних предметов в сток) в корпус надставного элемента временно устанавливается плоский листвоуловитель/монтажная заглушка. После окончания она удаляется и устанавливается уже требуемый стационарный листвоуловитель или трап.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
