Надставной элемент HL65H DN125 с полимербитумным полотном

HL65H - надставной элемент с гидроизоляционным полимербитумным полотном и вертикальным выпускным патрубком DN125. Применяется в комбинации с кровельными воронками HL серий 62 и 64.

Этот элемент используется на плоских утепленных кровлях из гидроизоляционных наплавляемых материалов на основе битума и предназначен для герметичного прохода водостока через паро-, гидро- и теплоизоляцию кровельного пирога.

Комплектное полимербитумное полотно размером 500x500 мм и толщиной 4 мм приварено к корпусу и дополнительно запрессовано фланцем из нержавейки.

Обратите внимание! Самая лучшая теплоизоляция становится практически бесполезной, если не обеспечить герметичный проход ливнестока через пароизоляцию. Ведь в случае протечек происходит увлажнение и подмокание утеплителя «снизу». Помимо ухудшения теплоизоляционных свойств кровли, негерметичность прохода, в холодное время года, приводит к образованию наледи на ее внутренней поверхности, отслоению кровельного ковра от основания, появлению пузырей и т.п. В результате может последовать затратный ремонт.

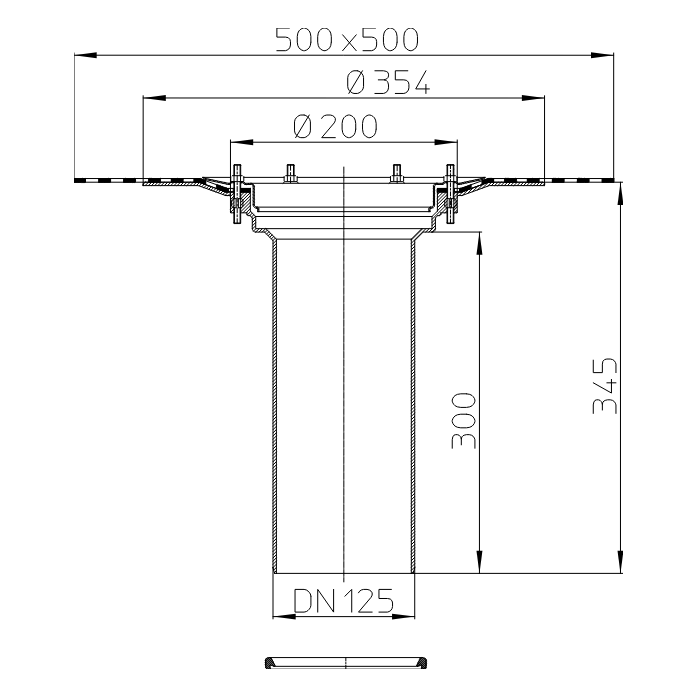

Технические характеристики

• Выпуск - вертикальный;

• Соединение - DN125;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Размер полотна - квадрат 500x500 мм;

• Высота - 345 мм;

• Упаковка - картонная коробка 385х385х385 мм (объем - 0,05707 куб.м.);

• Вес - 2,14 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

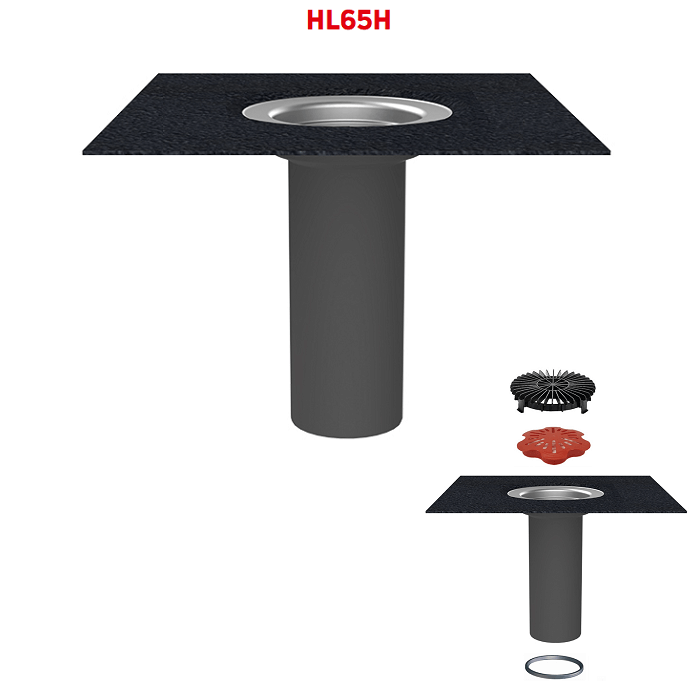

Составные части и материалы

Смотрите составные части элемента, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с приваренным и запрессованным фланцем из нержавеющей стали полотном;

• эластичное уплотнительное резиновое кольцо DN125;

• плоский листвоуловитель из полипропилена (ПП);

• монтажная пластиковая заглушка.

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус кровельных воронок HL серий 62 или 64 жестко крепится к несущей конструкции или к перекрытию.

2. Слой пароизоляции обжимается к корпусу воронки.

3. Уплотнительное кольцо вставляется в специальный паз во внутрь корпуса воронки и обязательно язычком вниз.

4. Выпуск надставного элемента HL65H подрезается в зависимости от необходимой высоты, после чего вставляется в корпус воронки. А для удлинения выпускного патрубка можно использовать пластиковую раструбную трубу DN125 мм.

5. Слой гидроизоляции (наплавляемый материал на битумной основе) сваривается пламенем пропановой горелки или горячим воздухом с гидроизоляционным полотном надставного элемента с нахлёстом 100-150 мм.

6. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус надставного элемента устанавливается монтажная заглушка. После окончания она удаляется и в корпус устанавливается необходимый листвоуловитель или трап.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
