Надставной элемент HL65 DN125 с прижимным фланцем

HL65 - надставной элемент с прижимным фланцем и вертикальным выпускным патрубком DN125. Используется для кровельных воронок серий HL62 и HL64.

Этот элемент применяется на плоских утепленных кровлях и предназначен для герметичного прохода водостока через паро-, гидро- и теплоизоляцию кровельного пирога.

Профилированный обжимной фланец из нержавеющей стали служит для механического крепления и зажима гидроизоляции/пароизоляции.

Обратите внимание! Самая лучшая теплоизоляция становится практически бесполезной, если не обеспечить герметичный проход ливнестока через пароизоляцию (место сопряжения). В этом случае происходит увлажнение и подмокание утеплителя «снизу». Помимо ухудшения теплоизоляционных свойств кровли, негерметичность прохода приводит к образованию наледи на ее внутренней поверхности в холодное время года, отслоению кровельного ковра от основания, появлению пузырей и т.п. В результате можно налететь на дорогостоящий ремонт.

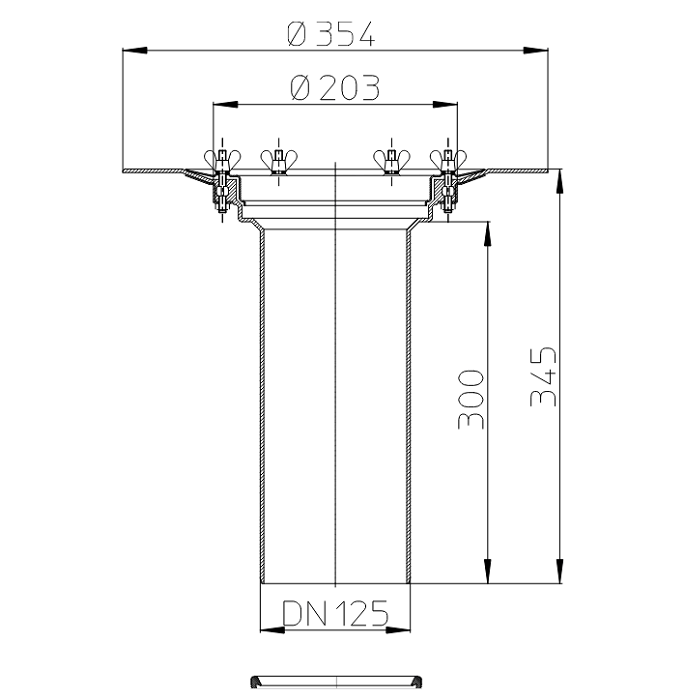

Технические характеристики

• Выпуск - вертикальный;

• Соединение - DN125;

• Рабочая температура эксплуатации - от -50°С до +100°С;

• Диаметр фартука - 354 мм;

• Высота - 345 мм;

• Упаковка - картонная коробка 385х385х385 мм (объем - 0,05707 куб.м.);

• Вес - 1,438 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

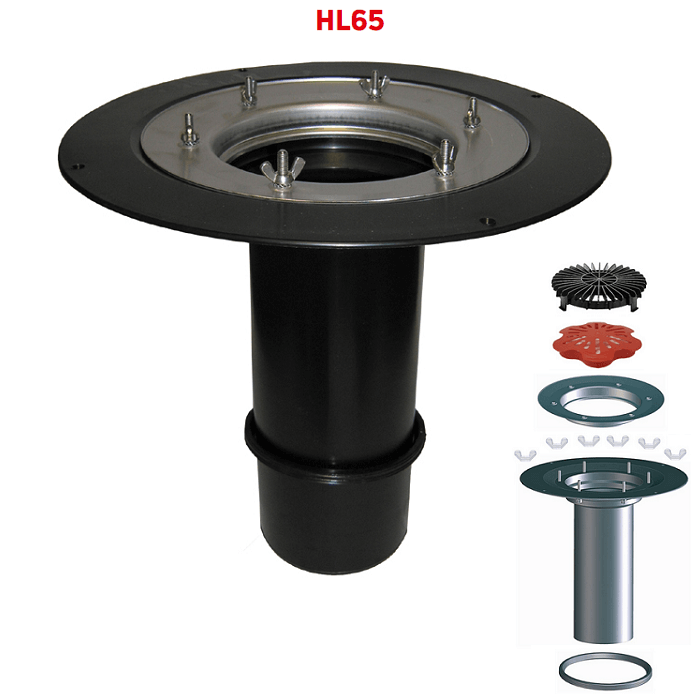

Составные части и материалы

Смотрите составные части элемента, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с запрессованными резьбовыми стальными посадочными штифтами;

• профилированный фланец из нержавеющей стали;

• набор крепежных элементов для фланца - барашковая гайка для ручной затяжки, шестигранная гайка и шайба из нержавеющей стали (по 6 штук);

• эластичное уплотнительное резиновое кольцо DN125;

• плоский листвоуловитель из полипропилена (ПП);

• монтажная пластиковая заглушка.

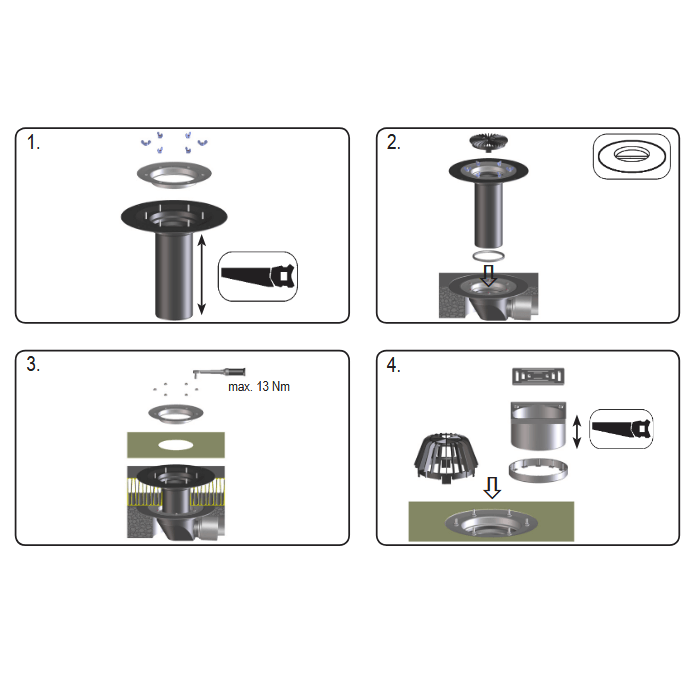

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа

1. Корпус кровельных воронок серий HL62 или HL64 жестко крепится к несущей конструкции или к перекрытию.

2. Слой пароизоляции обжимается к корпусу воронки.

3. Уплотнительное кольцо вставляется в специальный паз внутри корпуса воронки и обязательно язычком вниз.

4. Надставной элемент HL65 подрезается в зависимости от необходимой высоты, после чего вставляется в корпус воронки. Для удлинения выпускного патрубка можно использовать пластиковую раструбную трубу DN125 мм.

5. Слой гидроизоляции зажимается профилированным фланцем крепежными элементами.

6. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус надставного элемента устанавливается монтажная заглушка. После окончания она удаляется и в корпус устанавливается необходимый листвоуловитель или трап.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
