Надставной элемент HL618 из полипропилена

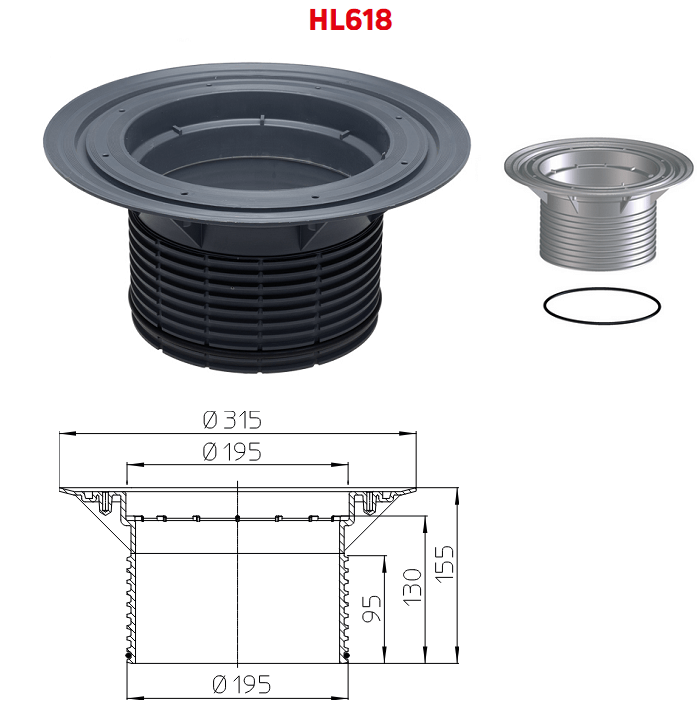

HL618 - надставной элемент (удлинитель) из полипропилена высотой 155 мм, соединением 195 мм и фланцем диаметром 315 мм. В комплект поставки входит эластичное уплотнительное кольцо размером 170х5,5 мм.

Применяется при организации водоотвода на инверсионных кровлях и для подхвата второго уровня гидроизоляции, для зажима разделительного (фильтрующего) слоя над утеплителем.

Выпускной патрубок элемента размером DN195 соединяется с корпусами трапов серий HL615 и HL616, HL605 и HL606.

Технические характеристики

• Высота - 155 мм;

• Диаметр входа/выхода - 195 мм;

• Диаметр фланца (фартука) - 315 мм;

• Рабочая температура эксплуатации - от -50°С до +100°С.

• Упаковка - картонная коробка 210х330х330 мм (объем - 0,02287 куб.м.).

• Вес - 500 г.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

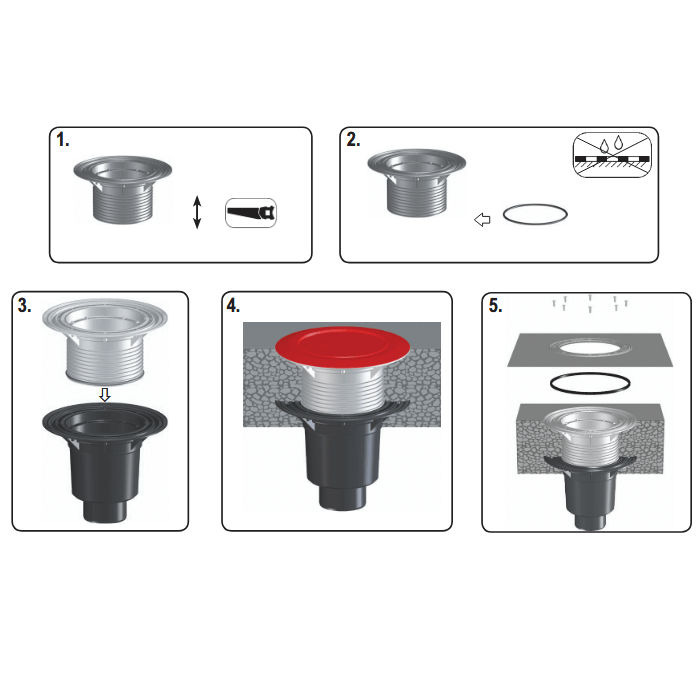

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. В случае установки трапа на инверсионной кровле, в его корпус устанавливается дренажное кольцо HL190 для отведения воды с уровня гидроизоляции. Если кровля традиционная - надставной элемент герметично соединяется с корпусом трапа с помощью эластичного уплотнительного кольца.

2. Сверху устанавливается надставной элемент HL618. Его выпускной патрубок подрезается по месту, либо наращивается с помощью удлинителя HL620, в зависимости от толщины слоя утеплителя.

3. Слой гидроизоляции соединяется с надставным элементом с помощью соответствующего гидроизоляционного комплекта серии HL86 (выбирается в зависимости от типа гидроизоляции).

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус HL618 устанавливается монтажная заглушка из комплекта трапа. После окончания монтажных работ она удаляется, и сверху устанавливается надставной элемент из состава трапа.
