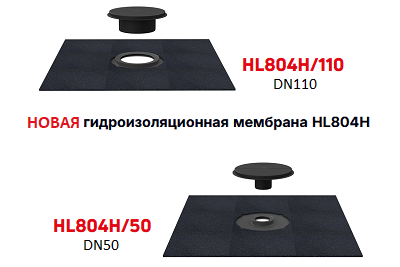

Гидроизоляционная мембрана HL804H/110 DN110 с полимербитумным полотном

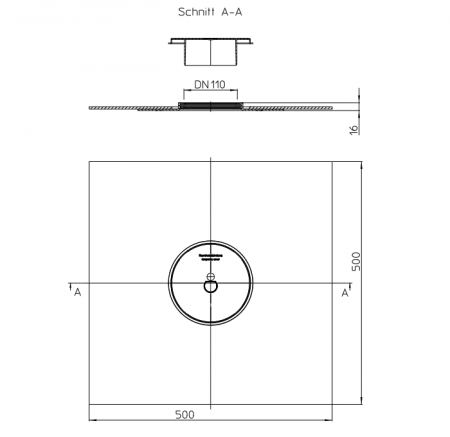

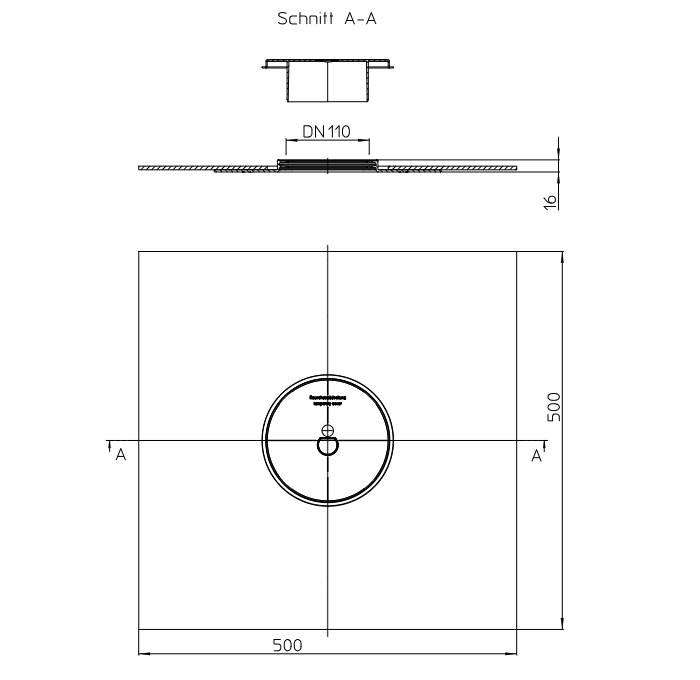

HL804H/110 - гидроизоляционная мембрана с диаметром прохода DN110, с полимербитумным полотном размером 500x500 мм и уплотнительной манжетой.

Сочетание уплотнительной манжеты из TPE и битумного полотна обеспечивает надежное соединение стенок трубы с гидроизоляционным слоем, независимо от технического исполнения или этапа строительства объекта.

Мембрана предназначена для герметичного прохода вертикальных труб диаметром 110 в фундаментных плитах контактирующих с грунтом (для защиты от капиллярного повышения влажности), для междуэтажных перекрытий зданий, а также в качестве уплотнения труб для классов герметичности W4 и W5.

Ее можно использовать как с раструбными трубами, смонтированными вровень с плитой, так и с гладкими трубами из различных материалов.

Особо отметим, что мембрана была протестирована на радононепроницаемость и обеспечивает герметичность прохода вертикальных труб в районах, загрязненных радоном. Ее применение позволяет обеспечить выполнение требований пунктов 4.4, 4.5, 4.6, 4.8, 6.2 и 6.2.2 СП 321.1325800.2017 «Здания жилые и общественные. Правила проектирования противорадоновой защиты».

Простой и быстрый монтаж мембраны с надежным результатом без временных разрывов, готовое комплектное решение для плоских напольных конструкций, герметичное соединение с гидроизоляционным слоем - все эти преимущества обеспечивают высококачественное выполнение проходов вертикальных труб в перекрытиях.

Технические характеристики

• Для труб диаметром - DN110;

• Упаковка - картонная коробка 60х333х510 мм (объем - 0,0101898 куб.м.);

• Вес - 1,7 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

Составные части и материалы

Смотрите составные части и элементы, материалы их изготовления, комплект поставки.

• гидроизоляционное полотно - полимербитум;

• уплотнительная манжета - TPE (термопластичный эластомер);

• монтажная заглушка - пластик.

Монтаж и установка

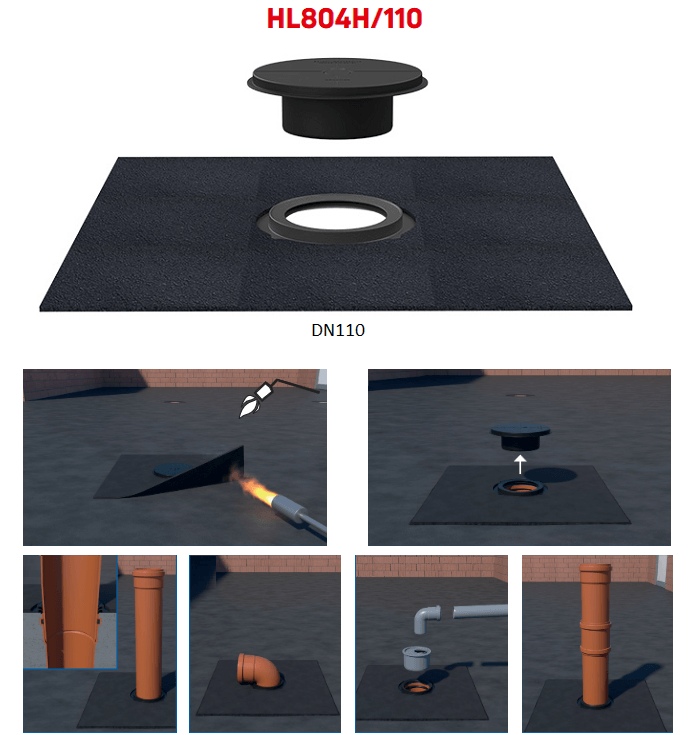

Краткая инструкция последовательности и основных этапов монтажа.

1. Мембрана и труба должны быть очищены от загрязнений, причем на трубе должны быть заглажены заусеницы и царапины (наличие продольных или поперечных канавок на ней не допускаются).

2. После заливки бетонной плиты мембрана устанавливается по центру над раструбом трубы. Комплектная монтажная заглушка обеспечивает точное центрирование.

3. Полимербитумное полотно мембраны приваривается к битумной гидроизоляции, при этом заглушка обеспечивает дополнительную защиту от повреждений на этом этапе монтажа.

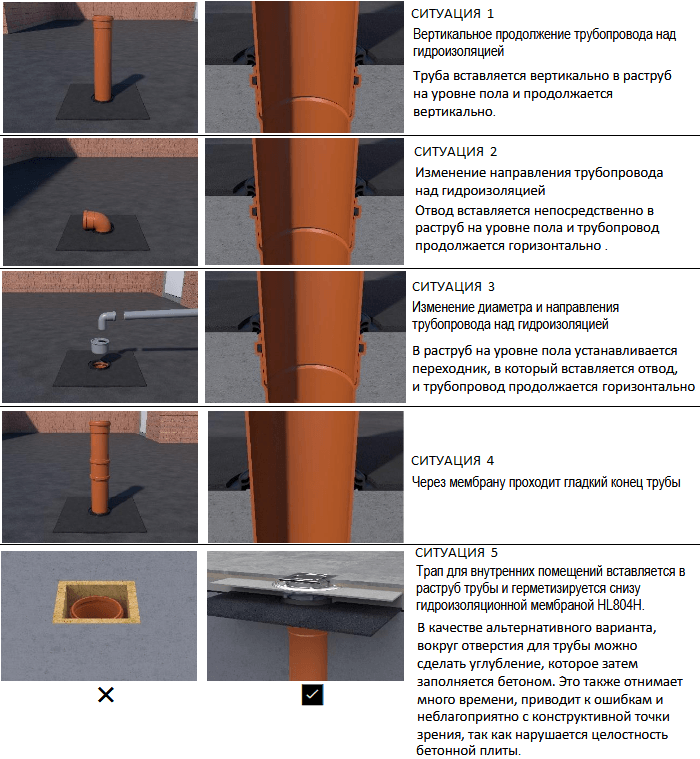

4. Варианты монтажа трубы следующие: труба вставляется вертикально в раструб на уровне пола через уплотнительную манжету и продолжается вертикально; отвод вставляется непосредственно в раструб на уровне пола и трубопровод продолжается горизонтально; в раструб на уровне пола устанавливается переходник, в который вставляется отвод, и трубопровод продолжается горизонтально, через уплотнительную манжету из ТРЕ проходит гладкий конец трубы.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
