Гидроизоляционная мембрана HL800/110 с присоединительным размером DN110

HL800/110 - гидроизоляционная водогазонепроницаемая эластичная мембрана с полимербитумным полотном Ø500 мм для труб из пластика, чугуна, стали диаметром 110 мм. В комплект поставки входит манжета и предохранительная гайка с конической резьбой.

Предназначена для герметичного прохода через строительные конструкции труб с гладкой наружной поверхностью, причем наличие продольных или поперечных канавок на них не допускается.

Рекомендуется к применению с рулонными битумным материалами и мастиками на основе битума.

Легко устанавливается на неровные поверхности или в углах здания.

При монтаже допускается отклонение оси трубы от оси монтажного отверстия до 10% без потери герметичности.

Испытаны на герметичность до 6 м вод.столба.

Технические характеристики

• Диаметр (присоединительный размер) - 110-115 мм;

• Диаметр полотна (фартука) - 500 мм;

• Упаковка - картонная коробка 93х580х580 мм (объемом - 0,031285 куб.м.);

• Вес - 1,8 кг.

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

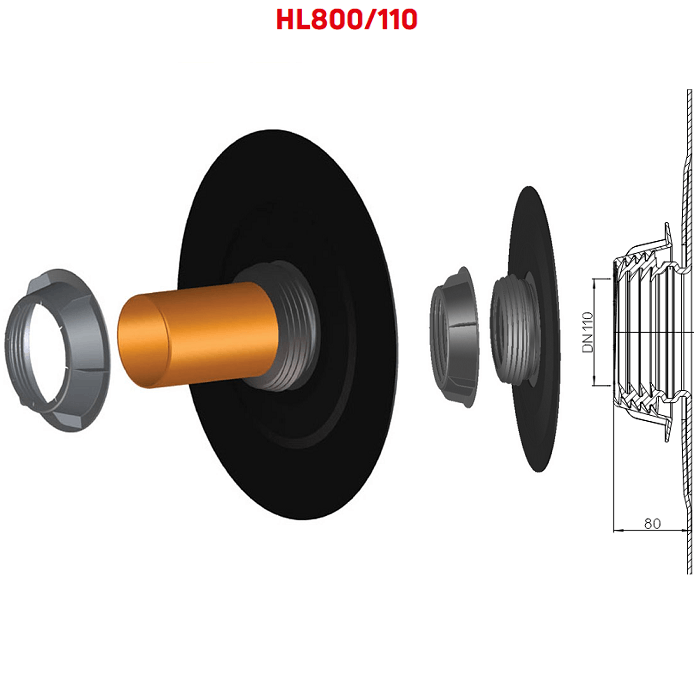

Составные части и материалы

Смотрите составные части и элементы мембраны HL800/110, материалы изготовления, комплект поставки.

• гидроизоляционное полимербитумное полотно (фартук) круглой формы;

• многоязычковая уплотнительная манжета из EPDM;

• предохранительная фиксирующая затяжная гайка из полипропилена (ПП) с конической резьбой.

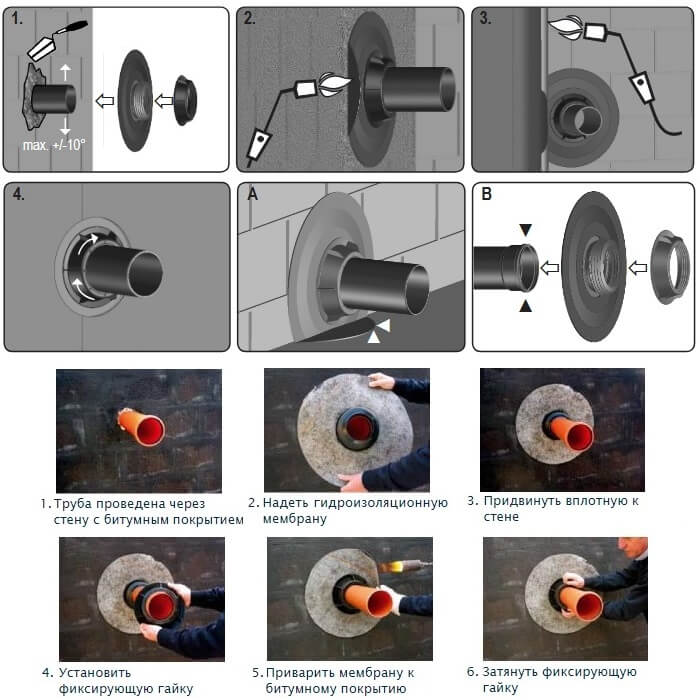

Монтаж с использованием рулонной гидроизоляции

1. Манжета и труба должны быть очищены от загрязнений, на трубе не должно быть заусениц и царапин, а вся поверхность в месте прилегания уплотнения смазана сантехнической смазкой.

2. Конец трубы, на который надевается манжета, должен иметь фаску под углом 30-45°, причем зазубрины необходимо зачистить.

3. Из полимербитумного полотна вырезается квадрат 700x700 мм и отверстием в центре Ø200 мм, и приклеивается с внешней стороны стены фундамента на монтажное отверстие для ввода трубопровода. Предварительно стена фундамента промазываются праймером.

4. Мембрана со снятой предохранительной гайкой надевается на гладкий конец трубы и с помощью газовой горелки приклеивается (приваривается) к этому квадрату.

5. Поверх мембраны приклеивается (приваривается) основной гидроизоляционный слой из рулонного материала на битумной основе.

6. Надевается и затягивается предохранительная гайка. Она служит для защиты манжеты от повреждений.

7. После окончания монтажа труба должна перемещаться внутри манжеты только в пределах теплового расширения материалов.

Монтаж с использованием битумной мастики

1. Манжета и труба должны быть очищены от загрязнений, на трубе не должно быть заусениц и царапин, а вся поверхность в месте прилегания уплотнения смазана сантехнической смазкой.

2. Конец трубы, на который надевается манжета, должен иметь фаску под углом 30-45°, причем зазубрины необходимо зачистить.

3. На внешнюю стену фундамента, предварительно покрытую праймером, наносится битумная мастика.

4. Мембрана со снятой предохранительной гайкой надевается на гладкий конец трубы.

5. Полимербитумный фартук мембраны приклеивается к мастике.

6. Поверх мембраны приклеивается (приваривается) слой усиления - полимербитумное полотно размером 900х900 мм с отверстием в центре Ø250 мм.

7. Надевается и затягивается предохранительная гайка. Она служит для манжеты от повреждений.

8. После окончания монтажа труба должна перемещаться внутри манжеты только в пределах теплового расширения материалов.

Более подробную и детальную информацию смотрите в Паспорте изделия и Руководстве по эксплуатации.
