Кровельные воронки HL62B с вертикальным выпуском надставным элементом и решеткой

HL62B - кровельные воронки с надставным регулируемым элементом и решеткой из нержавеющей стали, с вертикальным выпуском и прижимным фланцем. Применяются на плоских эксплуатируемых кровлях и служат для отвода с их поверхности дождевой и талой воды во внутренний водосток дождевой канализации.

Надставной элемент (трап) регулируется, т.е. может подрезаться на требуемую высоту. Решетка из нержавейки препятствует попаданию различного мусора в систему ливневой канализации.

Профилированный фланец из нержавеющей стали предназначен для механического крепления(зажима) кровельной гидро - или пароизоляции.

Обратите внимание. Водосточные воронки HL серии 62B, в зависимости от модели, различаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160, пропускной способностью и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - 6 л/с;

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 300 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - от 1,78 до 1,81 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

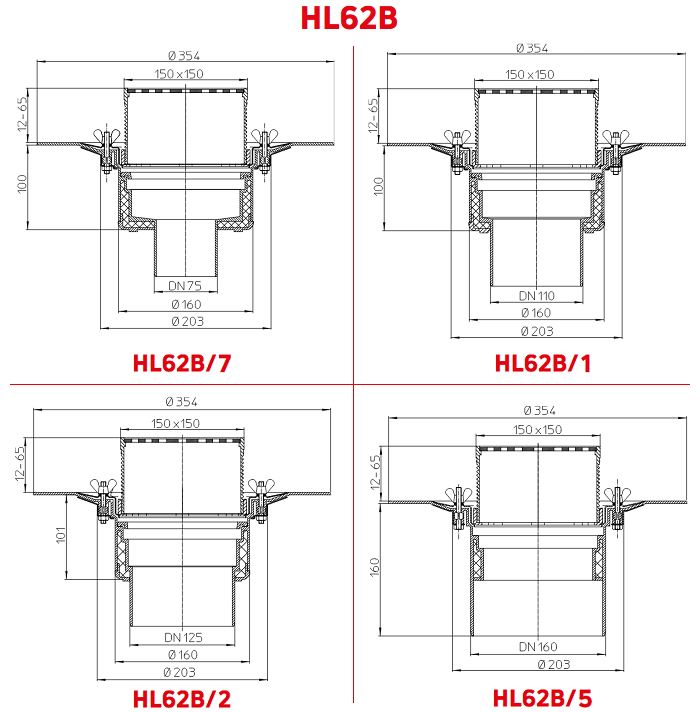

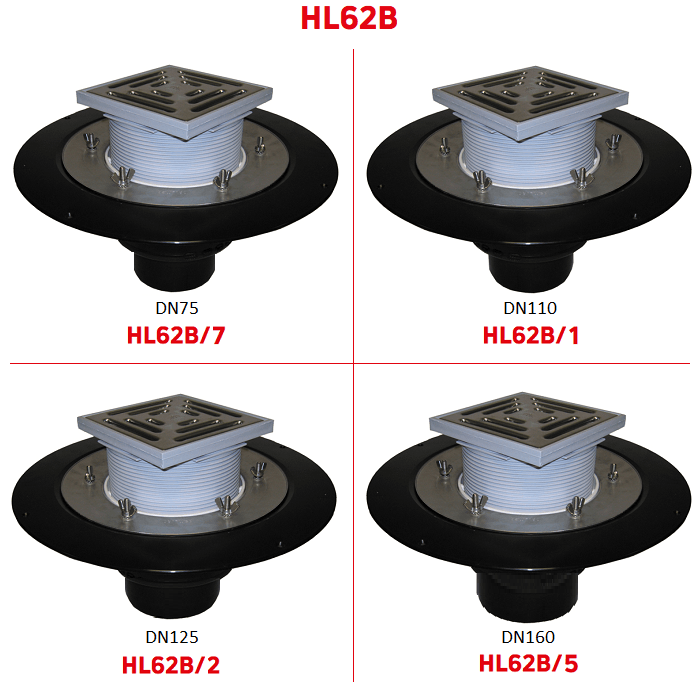

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL62B/7. Диаметр выпуска DN75. Пропускная способность - 6 л/с. Вес - 1803 г.

• HL62B/1. Диаметр выпуска DN110. Пропускная способность - 6 л/с. Вес - 1782 г.

• HL62B/2. Диаметр выпуска DN125. Пропускная способность – 6 л/с. Вес - 1777 г.

• HL62B/5. Диаметр выпуска DN160. Пропускная способность - 6 л/с. Вес - 1811 г.

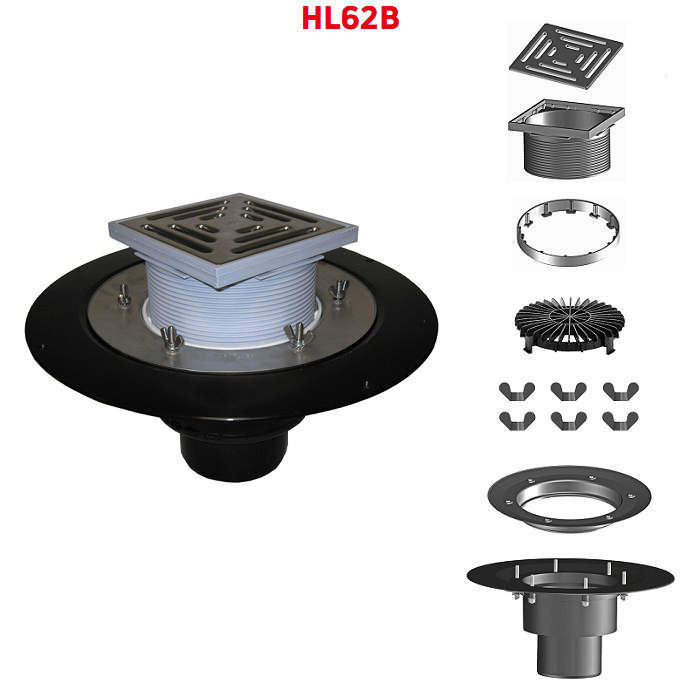

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• корпус из полипропилена (ПП) с теплоизоляцией и жестко закреплёнными шестью стальными посадочными штифтами;

• надставной элемент из полипропилена (ПП), с решеткой из нержавеющей стали размером 137х137 мм;

• профилированный прижимной фланец из нержавеющей стали;

• дренажный фланец надставного элемента;

• плоский листвоуловитель из полипропилена;

• набор для крепежа фланца - барашковая гайка для ручной затяжки, шестигранная гайка и стопорная шайба из нержавейки (по 6 шт.);

• монтажная заглушка.

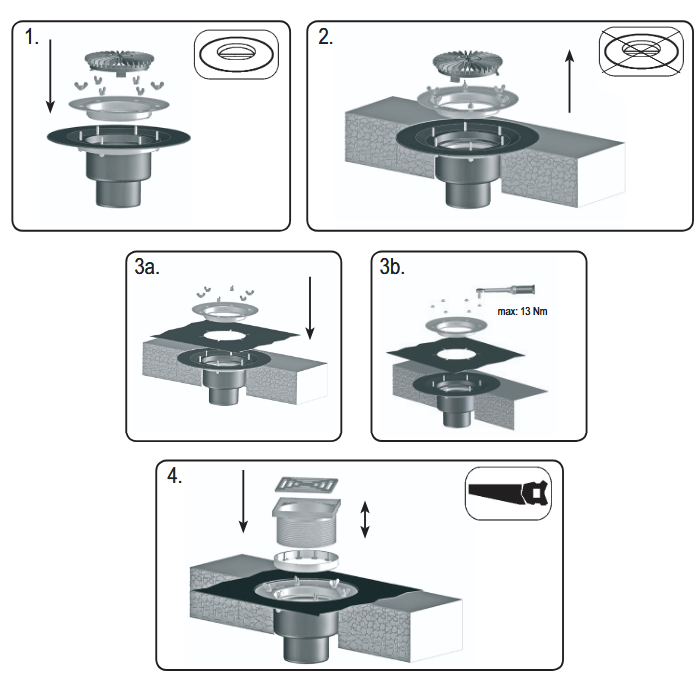

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки жестко закрепить на несущей конструкции.

2. Слой гидроизоляции или пароизоляции зажать фланцем с помощью крепежных элементов.

3. Выпускной патрубок соединяется с любой раструбной канализационной трубой из ПВХ или ПП. Если в ливневой канализации (для водоотвода) используется стальная или чугунная безраструбная труба (SML), то необходимо применять переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. До завершения монтажных работ, для исключения попадания посторонних предметов в ливнесток, в корпус воронки установить плоский листвоуловитель. А после окончания монтажа его следует удалить, и вставить уже надставной элемент с решеткой.

5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные надставные элементы, удлинители, дренажные кольца и фланцы. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».
