Кровельные воронки HL62 с листвоуловителем и вертикальным выпуском

HL62 - кровельные воронки с вертикальным выпуском, листвоуловителем и прижимным фланцем. Предназначены для применения на плоской неэксплуатируемой кровле и служат для отвода дождевой и талой воды с ее поверхности во внутренний водосток дождевой канализации.

Листвоуловитель предотвращает попадание в систему канализации различного мусора и посторонних предметов, например веток, листвы и т.п.

Профилированный фланец из нержавеющей стали служит для зажима (механического крепления) кровельной гидро - или пароизоляции.

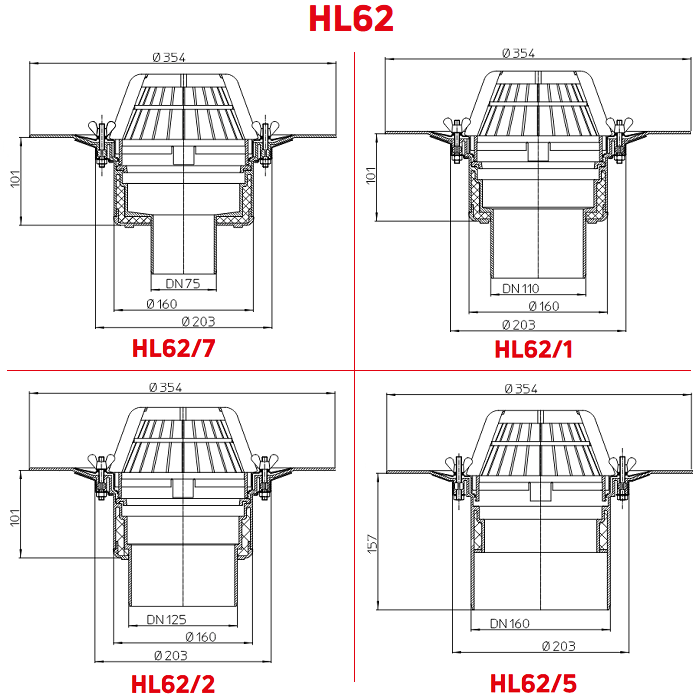

Обратите внимание. Водосточные воронки HL серии 62, в зависимости от модели, отличаются диаметром выпускного патрубка (присоединительным размером) DN75, DN110, DN125 или DN160, пропускной способностью и весом.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - 75, 110, 125 или 160 мм (зависит от модели);

• Пропускная способность - от 9,9 до 14,1 л/с (зависит от модели);

• Рабочая температура наружного воздуха при эксплуатации - от -50 °C до +100 °C;

• Максимальная нагрузка - до 150 кг;

• Упаковка - картонная коробка 180х385х385 мм;

• Вес - от 1,48 до 1,52 кг (зависит от модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия/Австрия.

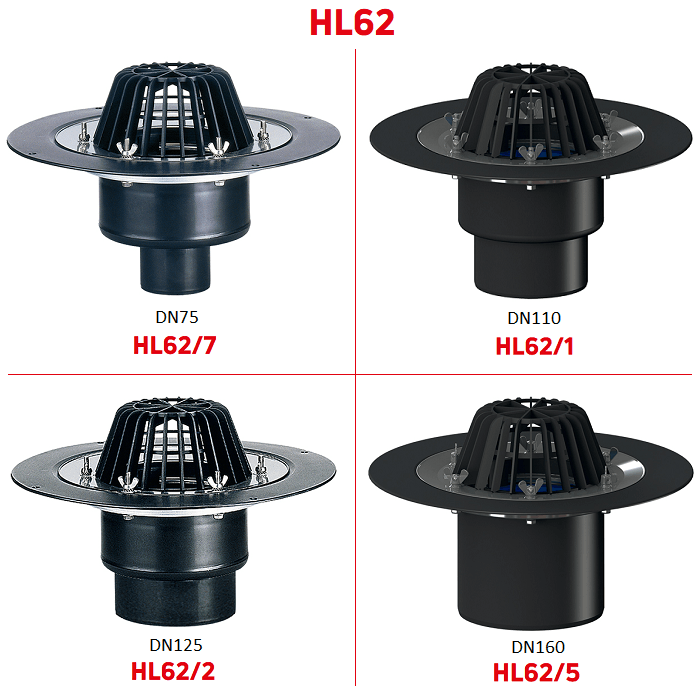

Разновидности и модели

Вы можете выбрать и купить воронки этой серии следующих модификаций:

• HL62/7. Диаметр выпуска DN75. Пропускная способность - 9,9 л/с. Вес - 1507 г;

• HL62/1. Диаметр выпуска DN110. Пропускная способность - 10,7 л/с. Вес - 1486 г;

• HL62/2. Диаметр выпуска DN125. Пропускная способность - 14 л/с. Вес - 1481 г;

• HL62/5. Диаметр выпуска DN1605. Пропускная способность - 14,1 л/с. Вес - 1515 г.

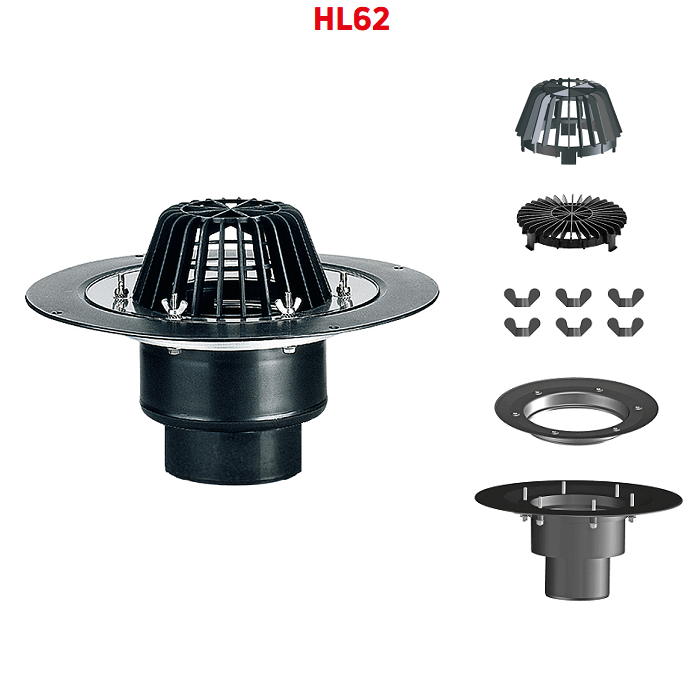

Составные части и материалы

Смотрите составные части и элементы воронок, материалы их изготовления, комплект поставки.

• корпус воронки выполнен из полипропилена (ПП), теплоизолирован (двойная стенка) и имеет жестко закреплённые шесть стальных посадочных штифтов;

• высокий листвоуловитель из полипропилена (ПП) Ø 160 мм и высотой 100 мм;

• плоский листвоуловитель из ПП;

• профилированный зажимной фланец из нержавейки;

• набор для крепежа фланца - барашковая/шестигранная гайка для ручной затяжки и стопорная шайба из нержавеющей стали (по 6 шт.);

• пластиковая монтажная заглушка.

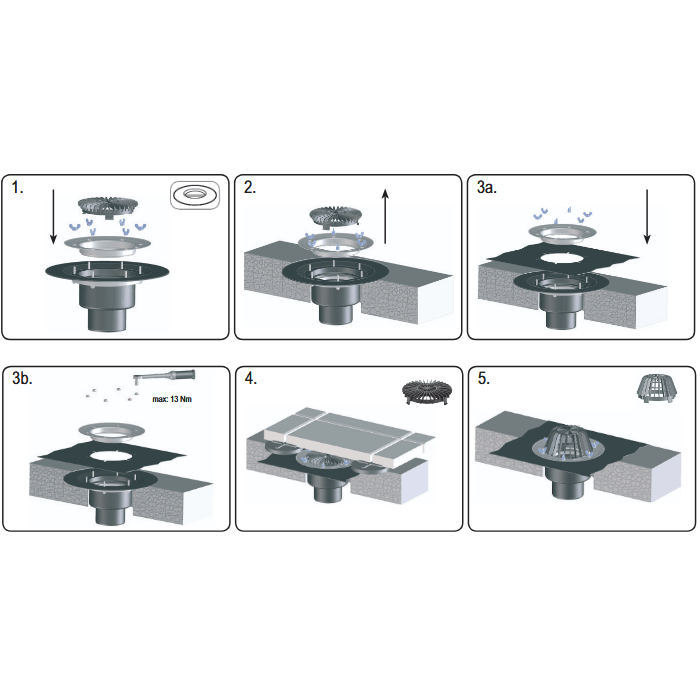

Монтаж и установка

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки необходимо жестко закрепить на несущей конструкции (основании).

2. Слой гидроизоляции или пароизоляции зажать фланцем с помощью крепежных элементов.

3. Выпускной патрубок соединить с любой раструбной канализационной трубой из ПВХ или ПП. Если в ливневой канализации для водоотвода применяется стальная или чугунная безраструбная труба (SML), то необходимо использовать переходники с ПП/ПВХ на чугун/сталь серии HL9.

4. До завершения монтажных работ (для исключения попадания посторонних предметов в ливнесток) в корпус установите плоский листвоуловитель. А после окончания монтажа его следует удалить, и вставить уже штатный высокий листвоуловитель.

5. При необходимости создания двух и более слоев паро-/гидроизоляции, отвода воды с нескольких уровней, при применении воронок на утепленных, инверсионных, эксплуатируемых, «зеленых» кровлях, используйте дополнительные надставные элементы HL - удлинители, дренажные кольца и фланцы. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава и высоты кровельного «пирога».
