Комплект электрообогрева HL82R

HL82R - комплект электрообогрева из саморегулирующего нагревательного кабеля RAYCHEM длиной 1 метр и фиксирующих материалов.

Может использоваться для всех моделей парапетных воронок HL, а также трапов серий HL310N.2, HL80, HL90(.2).

Комплект упакован в полиэтиленовый пакет.

Вес - 440 г.

Технические характеристики

• Марка греющего кабеля - RAYCHEM ICEPTOR-GM2X;

• Рабочая длина кабеля - 1 м;

• Напряжение - 220-230 В;

• Теплоотдача - 18 Вт/м при 5°С в воздухе, 36 Вт/м в талой воде;

• Наименьший радиус изгиба кабеля - 16 мм;

• Максимальная температура нагрева - +65°C при постоянно включенном питании, +85°C при периодической работе.

Гарантия - 1 год.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Россия.

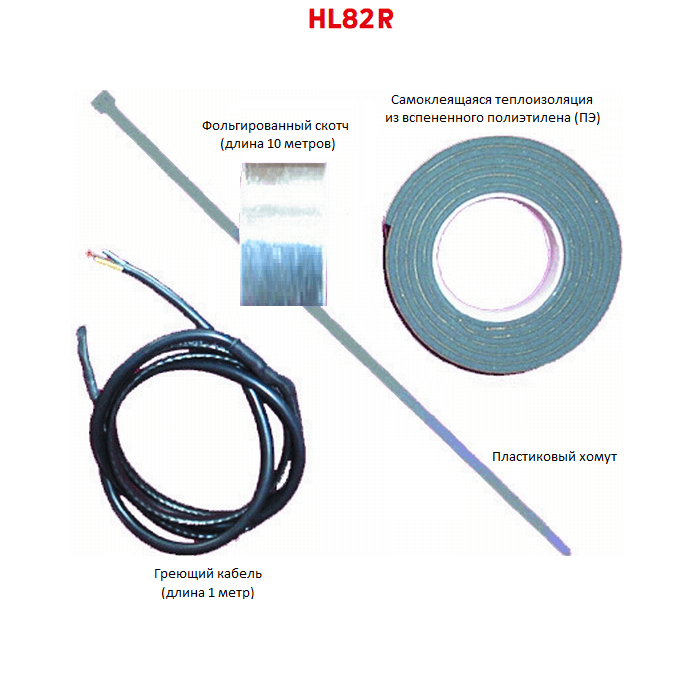

Комплект поставки и составные элементы комплекта

• греющий кабель 1м;

• фольгированный скотч 10 м;

• самоклеящаяся теплоизоляция из вспененного полиэтилена (ПЭ);

• пластиковый хомут (кабельная стяжка).

• монтажная инструкция.

Монтаж и установка

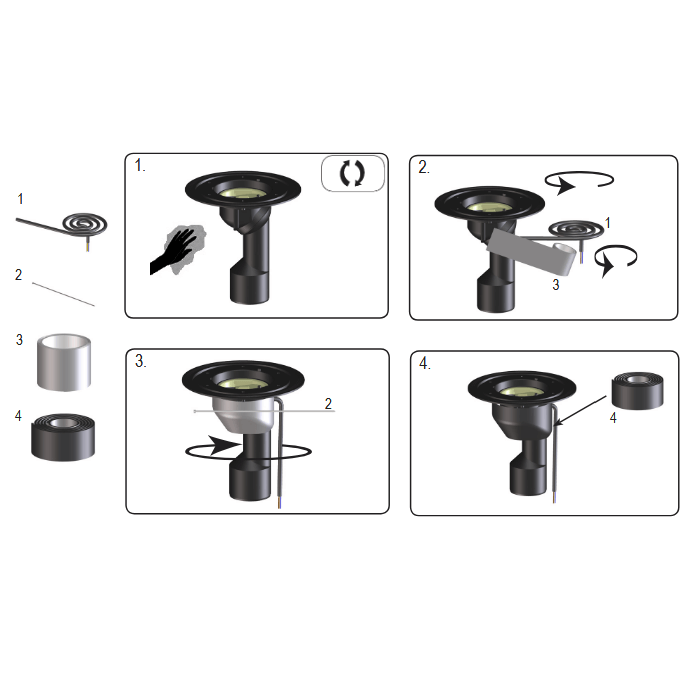

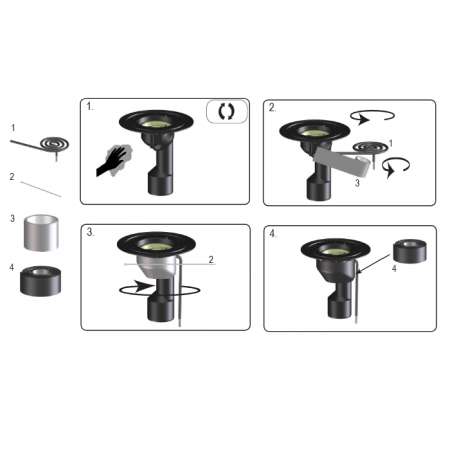

Краткая инструкция последовательности и основных этапов монтажа.

1. Корпус воронки или трапа очищается от пыли.

2. Греющий кабель оборачивается (наматывается) вокруг корпуса и фиксируется с помощью фольгированного скотча. При этом кабель сильно не изгибать, не сдавливать, не применять растягивающую нагрузку. ОБРАТИТЕ ВНИМАНИЕ - кабель не перегревается даже если витки кабеля пересекаются.

3. Клеящийся утеплитель (теплоизоляция) спирально навивается на корпус, покрывая весь обогреваемый участок.

4. Соединительная часть кабеля выводится вдоль отводящего трубопровода.

Производитель ЗАПРЕЩАЕТ использовать острые предметы и металлические крепления при монтаже, прикреплять кабель с помощью изоленты из ПВХ, использовать изолирующую пену. Также греющий кабель предназначен только для одноразовой установки.

Для подключения кабеля обогрева к сети необходимо использовать гидроизоляционную муфту и кабель, соответствующий классу защиты – 0. А подключение кабеля осуществлять через автомат защиты сети.
