Душевые лотки HL50FV.0 с вертикальным выпуском DN50/75 и минимальной высотой монтажа 31-37 мм

HL50FV.0 - серия душевых лотков из нержавеющей стали с высотой монтажа 31-37 мм и вертикальным выпуском DN50 или DN50/75, съемным сифоном с гидрозатвором высотой 50 мм. Длина от 600 до 2100 мм.

Предназначены для установки в душевые помещения и отвода сточных вод с уровня пола в канализацию.

Во внутренней части корпуса расположены вертикальные шпильки, на которые устанавливаются регулировочные винты для подгонки решетки по высоте.

Монтажные поверхности лотка, шириной 50 мм, имеют специальное покрытие для надежного соединения с гидроизоляцией.

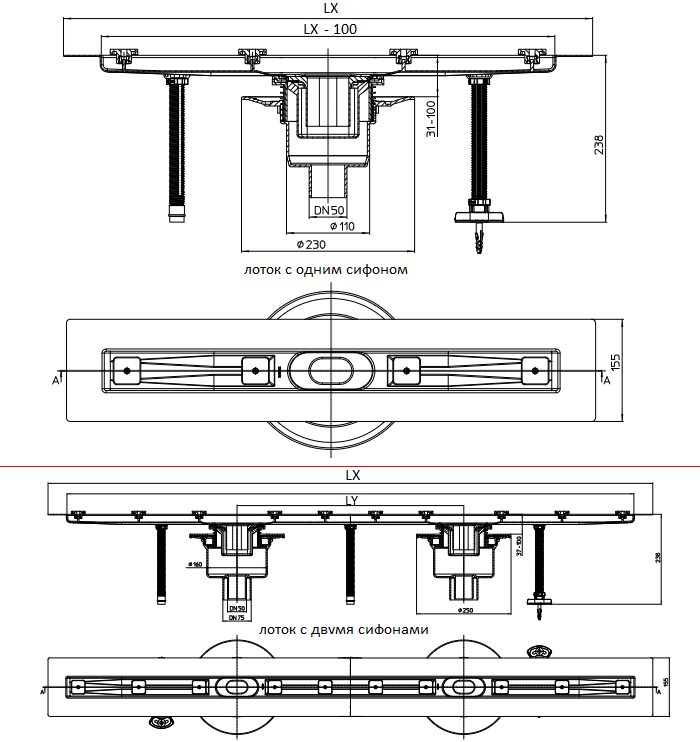

Корпус имеет регулировочные опоры со звукоизоляционными резиновыми «пятками». Опоры могут подрезаться по высоте от 31 мм (для лотков с одним сифоном) и 37 (для лотков с двумя сифонами) до 238 мм.

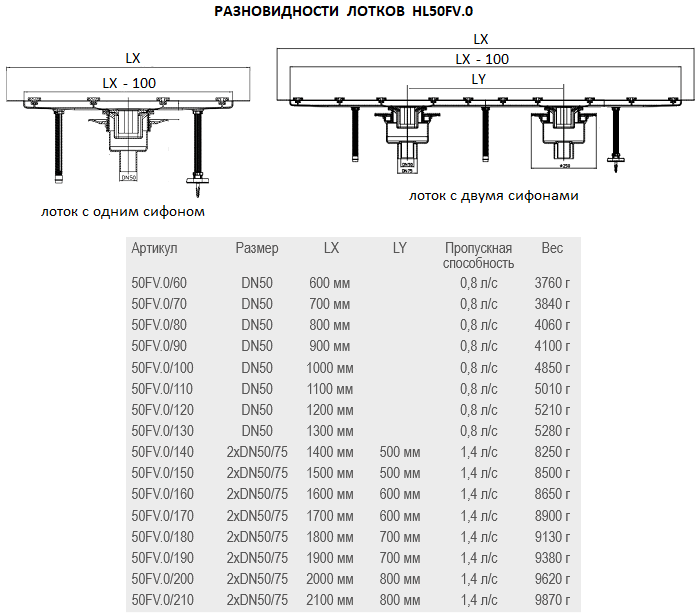

Душевые линейные лотки этой серии, в зависимости от модели, имеют длину корпуса (LX) от 600 до 2100 мм, с шагом 100 мм. Причем, при длине от 600 до 1300 мм они комплектуются одним сифоном, а длиной от 1400 мм до 2100 мм - двумя сифонами.

Обратите внимание. Решетки для душевых лотков в комплект поставки на входят и приобретаются отдельно.

Технические характеристики

• Направление выпуска - вертикальное;

• Диаметр выпускного патрубка - DN50 или DN50/75 ( в зависимости от модели);

• Пропускная способность - 0,8 л/с (для лотка с одним сифоном), 1,4 л/с (для лотка с двумя сифонами);

• Температура проходящей жидкости - не более +100°C;

• Максимальная нагрузка - 300 кг;

• Упаковка - картонная коробка размером 185х185хL мм;

• Вес - от 3,76 до 9,87 кг (зависит от длины модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

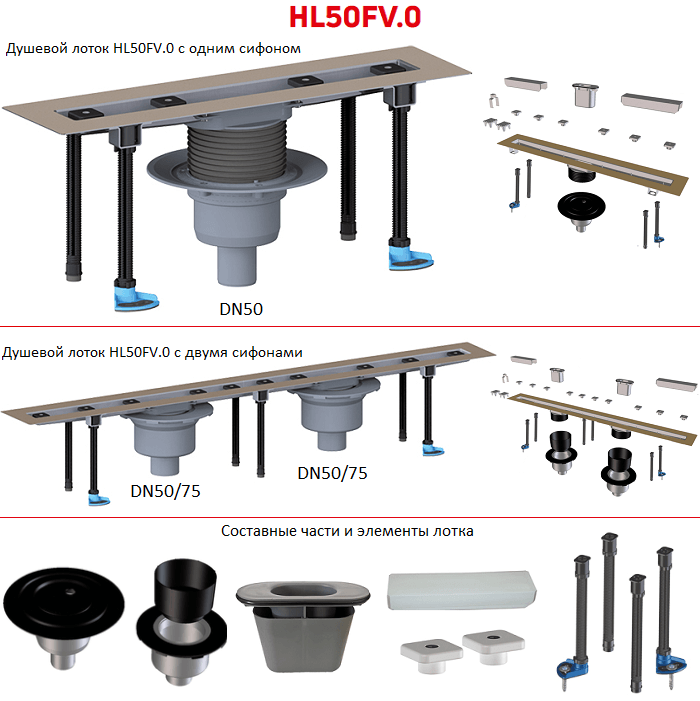

Составные части и материалы

Смотрите составные части и элементы, материалы их изготовления, комплект поставки.

• корпус лотка из нержавеющей стали 1.4301;

• регулировочные опоры корпуса с комплектом для их фиксации на основании (дюбеля, саморезы, шайбы, крепежные уголки и монтажные заглушки);

• регулировочные винты из ПП для изменения высоты решетки;

• сифон из полипропилена (ПП);

• монтажные шаблоны для правильной выкладки напольной плитки;

• монтажный ключ из ПП для извлечения решетки.

Более подробную и детальную информацию, в том числе и по монтажу, смотрите в Паспорте изделия и Руководстве по эксплуатации.

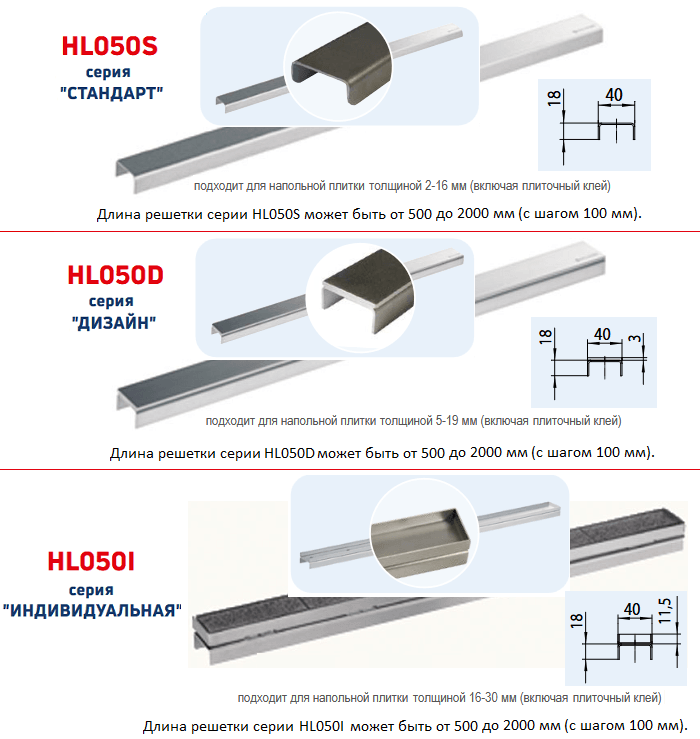

Варианты решетки для лотков

Решетки изготавливаются из нержавеющей стали марки 1.4301 и предназначены для нагрузки не более 300 кг.

Вы можете выбрать решетки следующих серий:

• HL050S (серия Стандарт). П-образный профиль. Высота 18 мм, ширина 40 мм. Используются для напольной плитки толщиной 2-16 мм (включая плиточный клей). Цвет - матовая нержавеющая сталь;

• HL050D (серия Дизайн). П-образный профиль + сверху приварена дополнительная стальная пластина. Высота 21 мм, ширина 40 мм. Используются для напольной плитки толщиной 5-19 мм (включая плиточный клей). Цвет - матовая нержавеющая сталь;

•  HL050I (серия Индивидуальная). П-образный профиль + сверху приварен лоток для вклеивания керамической плитки. Высота 29,5 мм, ширина 40 мм. Используются для напольной плитки толщиной 16-30 мм (включая плиточный клей). Цвет - матовая нержавеющая сталь.

Варианты решетки по длине (независимо от серии) - от 500 до 2000 мм (с шагом 100 мм).
