Душевые лотки HL50FF.0 с минимальной высотой монтажа 90 мм

HL50FF.0 - серия душевых лотков из нержавеющей стали с высотой монтажа 90 мм и горизонтальным шарнирным выпуском DN50, съемным сифоном с гидрозатвором высотой 30 мм. Длина от 600 до 2100 мм.

Предназначены для установки в душевые помещения и отвода в канализацию сточных вод с уровня пола.

Шарнирный герметичный выпуск обеспечивает определенную гибкость и удобство подключения канализационной трубы при монтаже.

Корпус имеет регулировочные опоры со звукоизоляционными резиновыми «пятками». Опоры могут подрезаться по высоте от 90 до 238 мм.

Во внутренней части корпуса расположены вертикальные шпильки, на которые устанавливаются регулировочные винты для подгонки решетки по высоте.

Монтажные поверхности лотка шириной 50 мм имеет специальное покрытие для надежного соединения с гидроизоляцией.

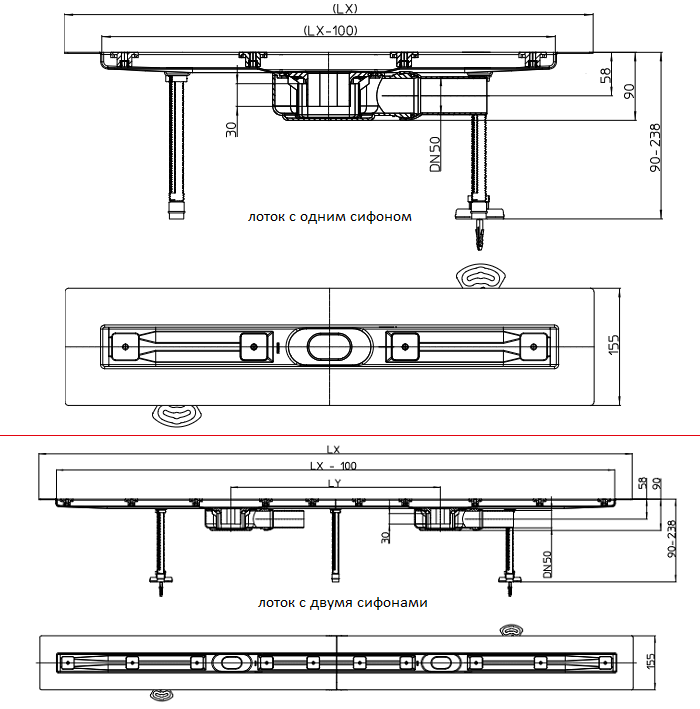

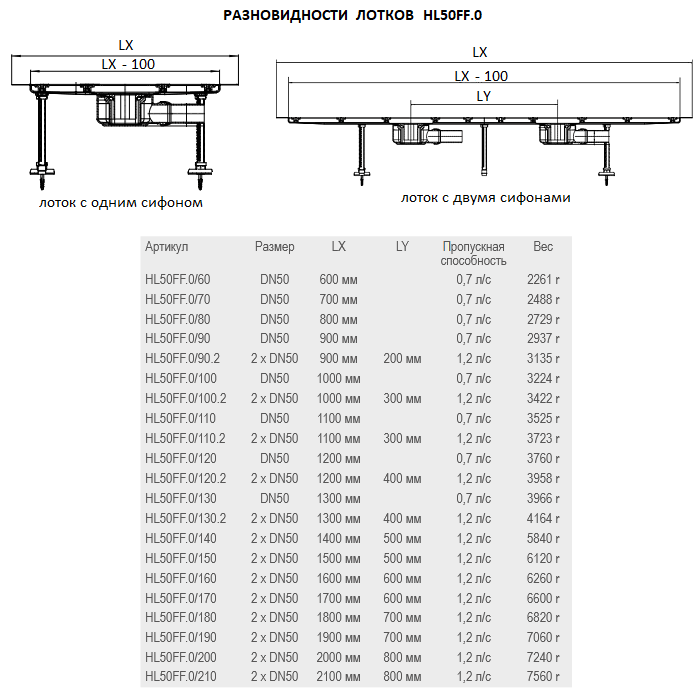

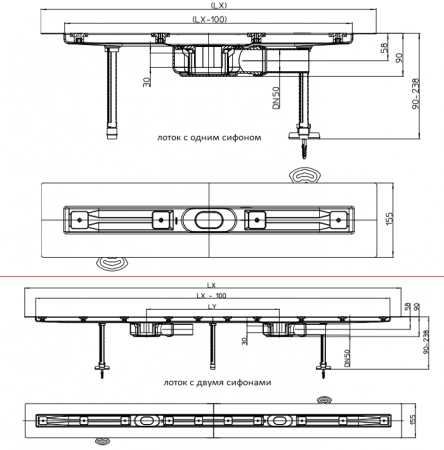

Душевые лотки этой серии, в зависимости от модели, имеют длину корпуса (LX) от 600 до 2100 мм, с шагом 100 мм. Причем, при длине от 600 до 800 мм они комплектуются одним сифоном, длиной от 900 мм до 1300 мм комплектуются одним или 2-мя сифонами (под заказ), длиной от 1400 мм до 2100 мм -  двумя сифонами.

Обратите внимание. Решетки для душевых лотков в комплект поставки на входят и приобретаются отдельно.

Технические характеристики

• Направление выпуска - горизонтальное на шарнире;

• Диаметр выпускного патрубка - DN50;

• Пропускная способность - 0,7 л/с (для лотка с одним сифоном), 1,2 л/с (для лотка с двумя сифонами);

• Температура проходящей жидкости - не более +100°C;

• Максимальная нагрузка - 300 кг;

• Упаковка - картонная коробка размером 185х185хL мм;

• Вес - от 2,26 до 7,56 кг (зависит от длины модели).

Гарантия - 2 года.

Срок службы - не менее 50 лет.

Производство - HL (Hutterer Lechner) Австрия.

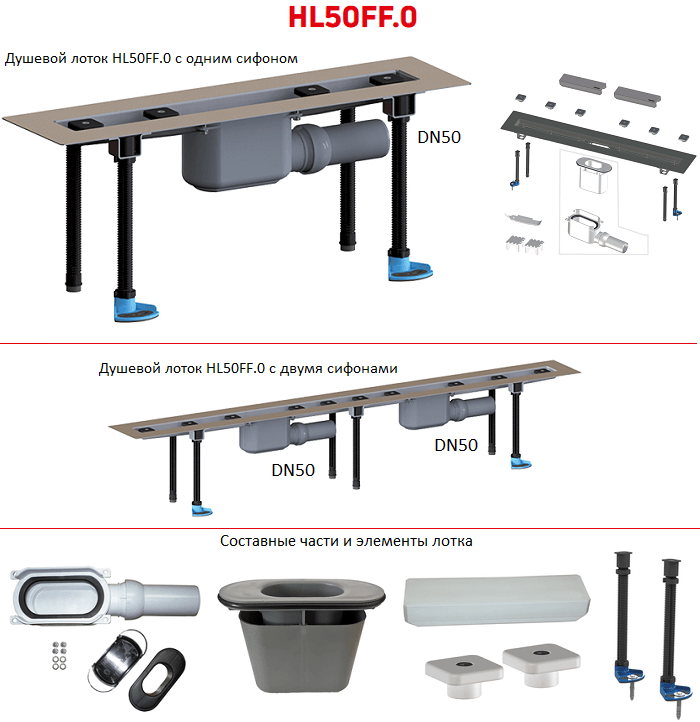

Составные части и материалы

Смотрите составные части и элементы, материалы их изготовления, комплект поставки.

• корпус лотка из нержавеющей стали 1.4301;

• регулировочные опоры корпуса с комплектом для их фиксации на основании (дюбеля, саморезы, шайбы, крепежные уголки и монтажные заглушки);

• регулировочные винты из ПП для изменения высоты решетки;

• сифон из полипропилена (ПП) с шарнирным выпуском;

• монтажные шаблоны для правильной выкладки напольной плитки;

• монтажный ключ из ПП для извлечения решетки.

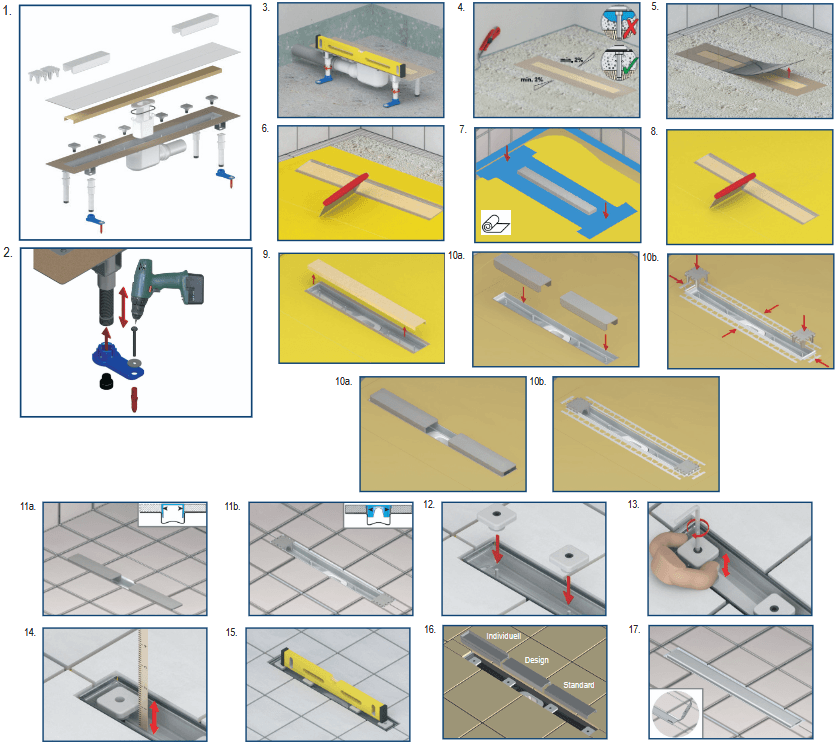

Более подробную и детальную информацию, в том числе и по монтажу, смотрите в Паспорте изделия и Руководстве по эксплуатации.

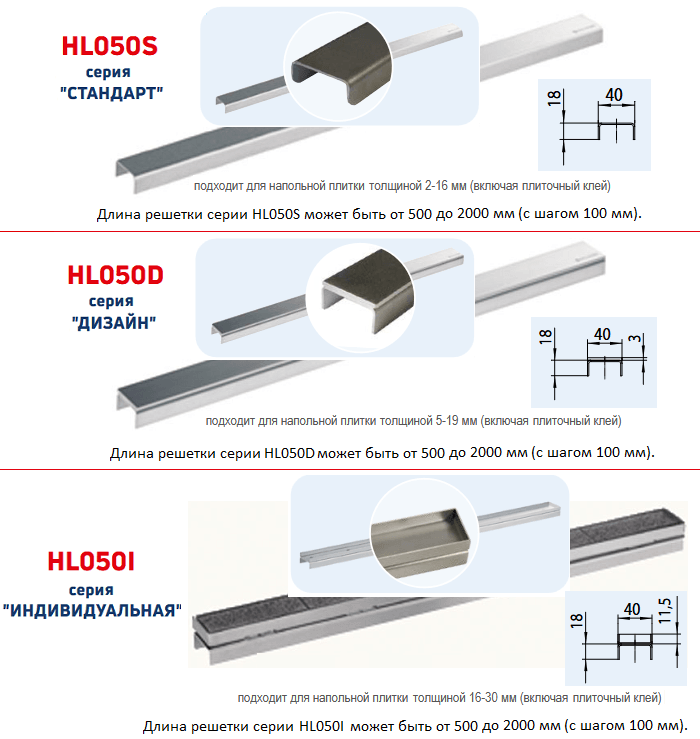

Варианты решетки для лотков

Решетки изготавливаются из нержавеющей стали марки 1.4301 и предназначены для нагрузки не более 300 кг.

Вы можете выбрать решетки следующих серий:

• HL050S (серия Стандарт). П-образный профиль. Высота 18 мм, ширина 40 мм. Используются для напольной плитки толщиной 2-16 мм (включая плиточный клей). Цвет - матовая нержавеющая сталь;

• HL050D (серия Дизайн). П-образный профиль + сверху приварена дополнительная стальная пластина. Высота 21 мм, ширина 40 мм. Используются для напольной плитки толщиной 5-19 мм (включая плиточный клей). Цвет - матовая нержавеющая сталь;

•  HL050I (серия Индивидуальная). П-образный профиль + сверху приварен лоток для вклеивания керамической плитки. Высота 29,5 мм, ширина 40 мм. Используются для напольной плитки толщиной 16-30 мм (включая плиточный клей). Цвет - матовая нержавеющая сталь.

Варианты решетки по длине (независимо от серии) - от 500 до 2000 мм (с шагом 100 мм).
